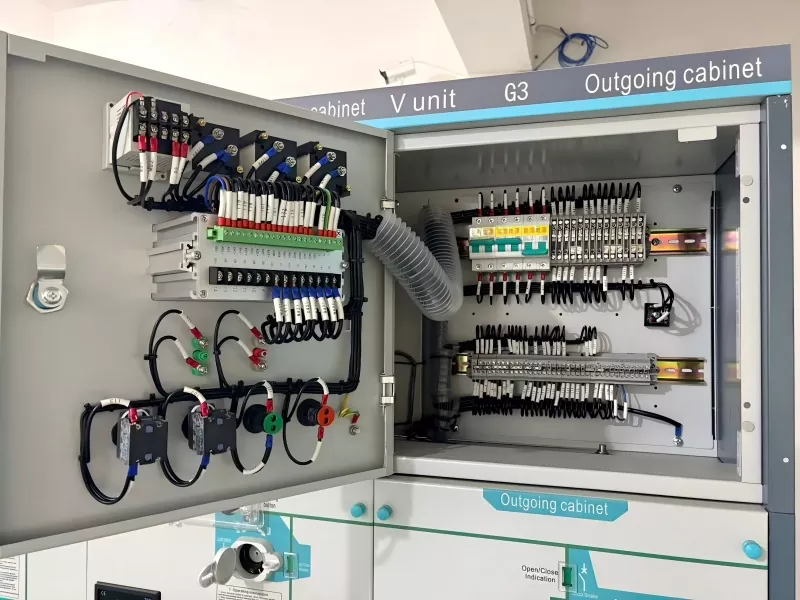

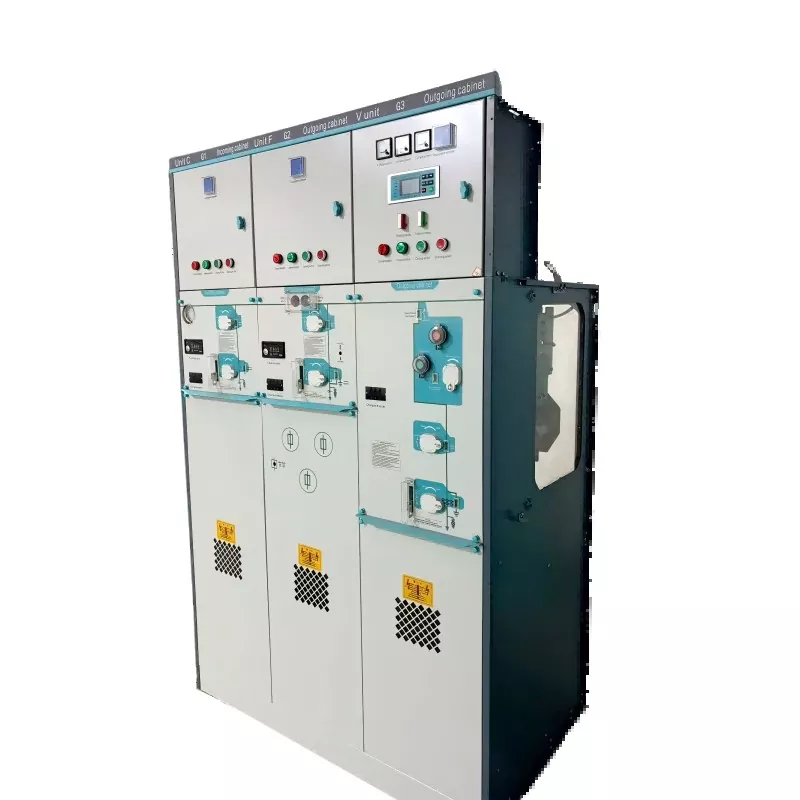

Middels spenning SF6 Fullt isolert forseglet elektrisk ring Hovedenhet Kompakt bryterutstyr

Denne forseglede strukturen isolerer alle høyspentkomponenter fra det ytre miljøet, og beskytter utstyret mot støv, fuktighet, kondens og etsende stoffer. Designet og produsert avLugao, gir bryteranlegget sikre, pålitelige og plasseffektive løsninger for moderne kraftdistribusjonssystemer.

De viktigste tekniske parameterne

Nøkkelfunksjoner og fordeler

Fullt isolert og forseglet struktur

• DeMiddels spenning SF6 Fullt isolert forseglet elektrisk ring Hovedenhet Kompakt bryterutstyrbruker en lasersveiset rustfri ståltank fylt med SF6-gass.
• Alle strømførende komponenter er forseglet inne i kabinettet for å forhindre eksponering for ytre miljøforhold.
• Gir utmerket isolasjonsytelse og høy beskyttelsesgrad.

Kompakt og plassbesparende design

• Kompakt modulær struktur reduserer installasjonsplassen betydelig.
• Ideell for kompakte transformatorstasjoner, underjordiske distribusjonssystemer og plassbegrensede anlegg.
• Fleksibel modulkonfigurasjon støtter ulike distribusjonsapplikasjoner.

Vedlikeholdsfri drift

• Helt forseglet design eliminerer rutinemessig vedlikehold av høyspentkomponenter.
• Ingen SF6-gasspåfylling er nødvendig i løpet av designets levetid.
• Sikrer pålitelig langtidsdrift selv i tøffe miljøer.

Høy sikkerhet og pålitelighet

• Utstyrt med mekaniske låsesystemer for å forhindre feilbetjening.
• Intern lysbuebeskyttelse og trykkavlastningskanal forbedrer driftssikkerheten.
• Metallomsluttet struktur sikrer stabil ytelse i krevende installasjoner.

Søknader

DeMiddels spenning SF6 Fullt isolert forseglet elektrisk ring Hovedenhet Kompakt bryterutstyrer mye brukt i moderne kraftdistribusjonsnettverk hvor pålitelighet og kompakt design er avgjørende.

• Kraftdistribusjonsnett i by og land
• Kompakte og underjordiske transformatorstasjoner
• Industrianlegg og produksjonsanlegg
• Næringsbygg og bofellesskap
• Jernbane- og transportkraftsystemer
• Gruve- og infrastrukturprosjekter
• Kystnære og harde miljøinstallasjoner

Produktegenskaper

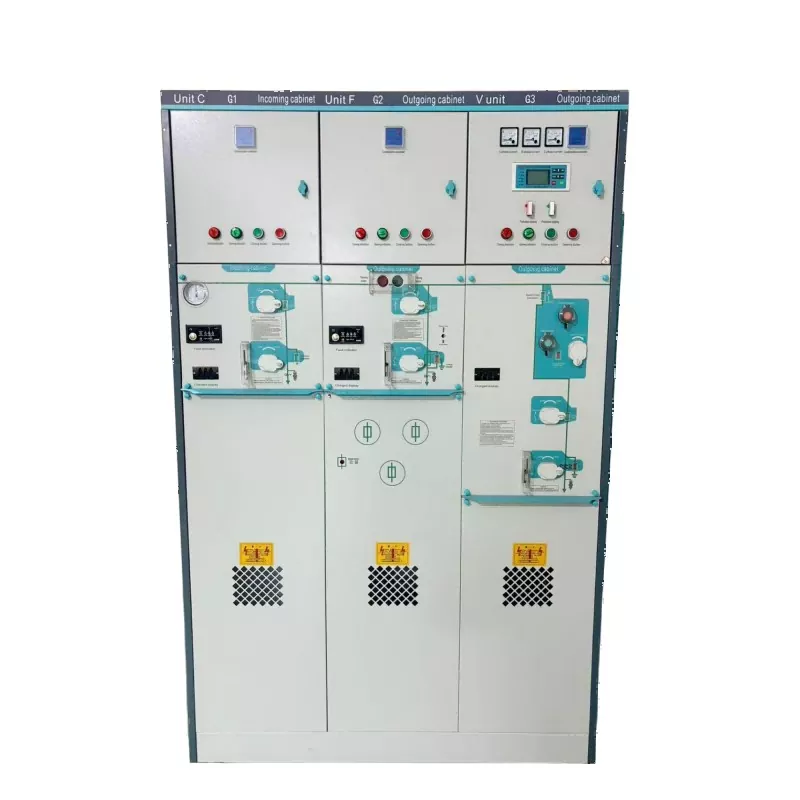

Modulære funksjonelle enheter

• C-modul:Lastbryterenhet som brukes til kabel- og transformatorkobling.
• F-modul:Lastbryter med sikringskombinasjon for transformatorbeskyttelse.
• V-modul:Vakuumbryterenhet egnet for hyppige koblingsoperasjoner.
• D-modul:Direkte kabeltilkobling for ikke-svitsjede matere.
• M-modul:Måleenhet med spennings- og strømtransformatorer.

Fleksibel utvidelsesevne

• Medium Voltage SF6 Fullt isolert forseglet elektrisk ring Hovedenhet Kompakt koblingsutstyr støtter modulær utvidelse via gassisolerte busskontakter.
• Tillater enkel tillegg av nye funksjonelle moduler i henhold til prosjektkrav.

Pålitelig strukturell design

• Lasersveiset gasstank i rustfritt stål for høy holdbarhet.
• Observasjonsvindu for tydelig bryterposisjonsovervåking.
• Designet for langsiktig drift i krevende miljøer.

FAQ

1. Hvilke spenningsnivåer støtter denne ringhovedenheten?

DeMiddels spenning SF6 Fullt isolert forseglet elektrisk ring Hovedenhet Kompakt bryterutstyrer designet for mellomspenningssystemer inkludert 12kV, 24kV og 36kV kraftdistribusjonsnettverk.

2. Hvilke konfigurasjonsalternativer er tilgjengelige?

Dette bryterutstyret støtter modulære konfigurasjoner som lastbryterenheter (C), sikringsenheter (F), vakuumbrytermoduler (V), direkte kabeltilkoblingsmoduler (D) og målemoduler (M).

3. Kan ringhovedenheten utvides etter installasjon?

Ja. Ytterligere moduler kan kobles til gjennom gassisolerte samleskinnekoblinger, noe som muliggjør fleksibel systemutvidelse når distribusjonsnettverket vokser.

4. Hvilke sikkerhetsbeskyttelser er inkludert?

Systemet inkluderer mekaniske forriglinger, jordingsbrytere, intern lysbuebeskyttelse og trykkavlastningskanaler for å sikre sikker drift.

5. Hvor lang er den typiske levetiden?

Med sin forseglede tank i rustfritt stål og SF6-gassisolasjon er utstyret designet for langtidsdrift med en levetid på opptil 30 år under normale driftsforhold.
