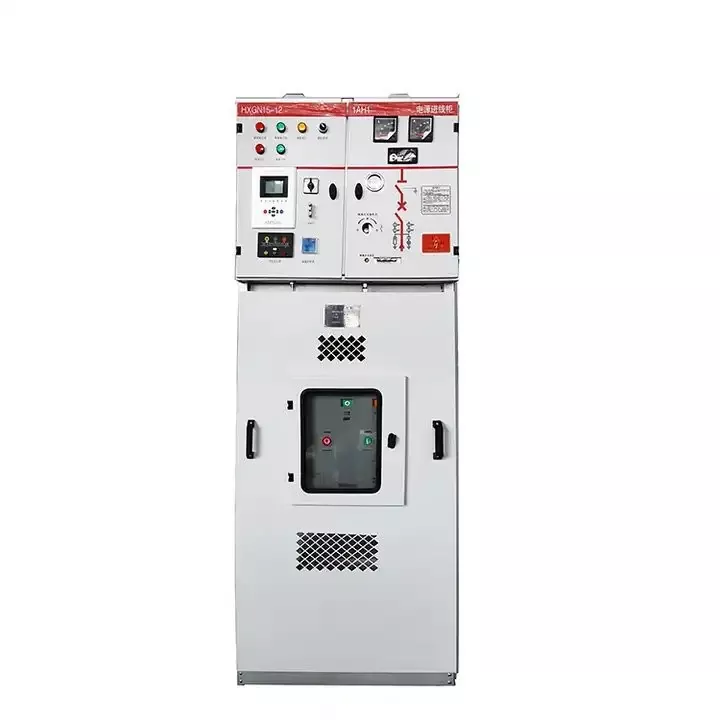

12KV Sf6 Høyspent Ring Hovedenhetskoblingsutstyr

Som produsent og leverandør i Kina tilbyr vi tilpasset 12KV Sf6 høyspenningsring hovedenhetsbryter i høy kvalitet, men til en billig pris for grossister. DeHøyspent RMUhar et metallkapslet skap med ekstremt høy beskyttelsesgrad, som effektivt forhindrer ekstern fuktighet i å komme inn i skapet og forlenger dermed levetiden til komponentene. Den generelle strukturen er fast, noe som gjør den praktisk for operatører å bruke samtidig som behovet for hyppig vedlikehold minimeres. Skapet er sammensatt av flere seksjoner, inkludert samleskinnerom og forseglet rom for hovedsamleskinne, instrumentrom for montering av releer, og til slutt kabelrommet som er ansvarlig for tilkobling av inngående og utgående kabler. Det forseglede rommet er utstyrt med brytere for operasjoner som tilkobling og isolering, noe som gjør det brukervennlig for operatører.

12KV Sf6 High Voltage Ring Main Unit Switchgear bruker svovelheksafluorid for isolasjon, med en relativt enkel struktur og høy kostnadseffektivitet. Komponentene inne i skapet kan velges i henhold til faktiske krav, og skap kan kombineres for å danne et multikrets ringnettverk. Det totale volumet er relativt kompakt, noe som gjør det egnet for industriparker, kommersielle komplekser og andre områder.

Parameter

Driftsmiljø

1. Det normale driftstemperaturområdet er -40°C til +55°C. Hvis temperaturen overstiger dette området, må tilpasning diskuteres med LUGAO.

2. Normal relativ luftfuktighet bør være mindre enn 95 %.

3. Standard driftshøyde er mindre enn 4000 meter.

4. Under installasjonen må skapet ikke vippes; den skal plasseres oppreist og underlaget jevnt.

5. Koblingsutstyret må ikke være nedsenket i vann i lengre perioder.

6. Hold deg unna områder med kjemisk gasskorrosjon eller eksplosjonsfare.

Funksjoner

Enhetens kabinett, tilgangsdører og øvre kammer gjennomgår presisjonsspraybelegg, noe som sikrer en slitesterk, jevn beskyttende finish som beskytter mot miljøkorrosjon og mekanisk slitasje. Alle skap har en primær jordingsskinne designet for å muliggjøre sikker jording nær skapets strukturelle rammeverk. Metallkomponenter – inkludert jordingsbrytere og forriglingsmekanismer – er omhyggelig festet til den jordede samleskinnen, mens kobberfletteforbindelser brukes ved skruefestede skjøter for å sikre elektrisk kontinuitet og feilstrømspredning.

For å redusere internt overtrykk og lysbuerelaterte risikoer, er et trykkavlastningspanel strategisk integrert i kabinettets bakre struktur, designet for å trygt regulere gassutslipp i sjeldne feilscenarier. Det øvre samleskinnerommet er sikret med manipulasjonssikre skruer, noe som gir enkel ekstern tilgang for samleskinnekoblinger under installasjon eller vedlikehold. Det øvre hjelpeenhetskammeret tilbyr allsidige konfigurasjonsalternativer, med plass til rekkeklemmer, kontrollmoduler og andre komponenter. Ved å heve dette underrommet, optimaliserer designet plassen for relébeskyttelsessystemer, noe som øker driftseffektiviteten.

Spesielt har lastbryteren og jordingsbryteren en modulær forriglingsmekanisme, mens jordingsbryteren og tilgangsdøren har et positivt forriglingssystem. Gjennom en definert operasjonssekvens – å lukke døren, koble inn jordingsbryteren og aktivere lastbryteren – oppnås automatisk forriglingsfunksjonalitet. Denne sekvensielle logikken minimerer driftsfeil, forhindrer uautorisert tilgang under aktiv drift, og forsterker generelle systemsikkerhetsprotokoller, og sikrer overholdelse av strenge industrielle sikkerhetsstandarder.
