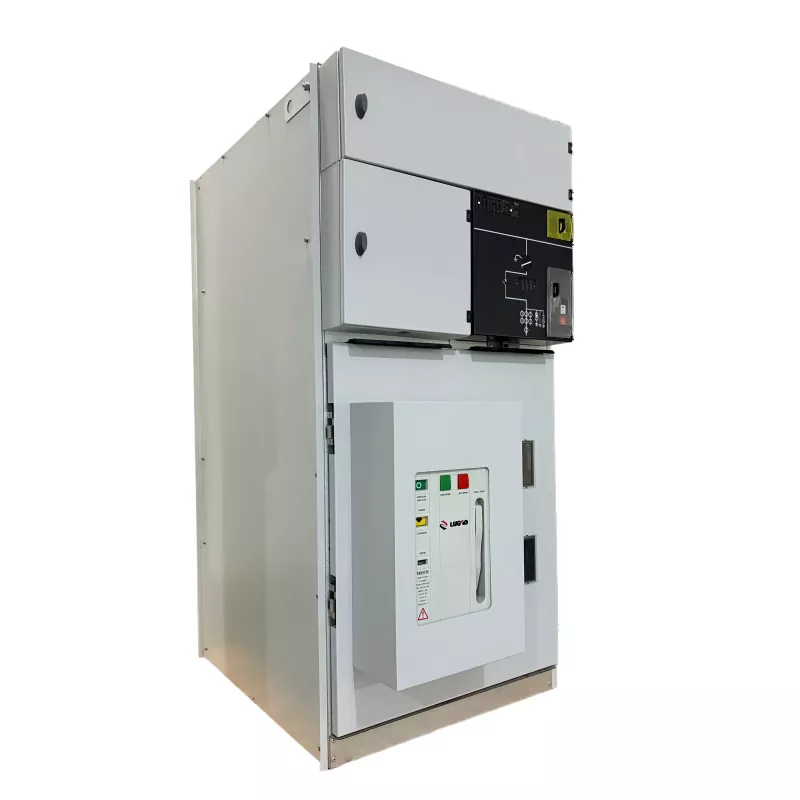

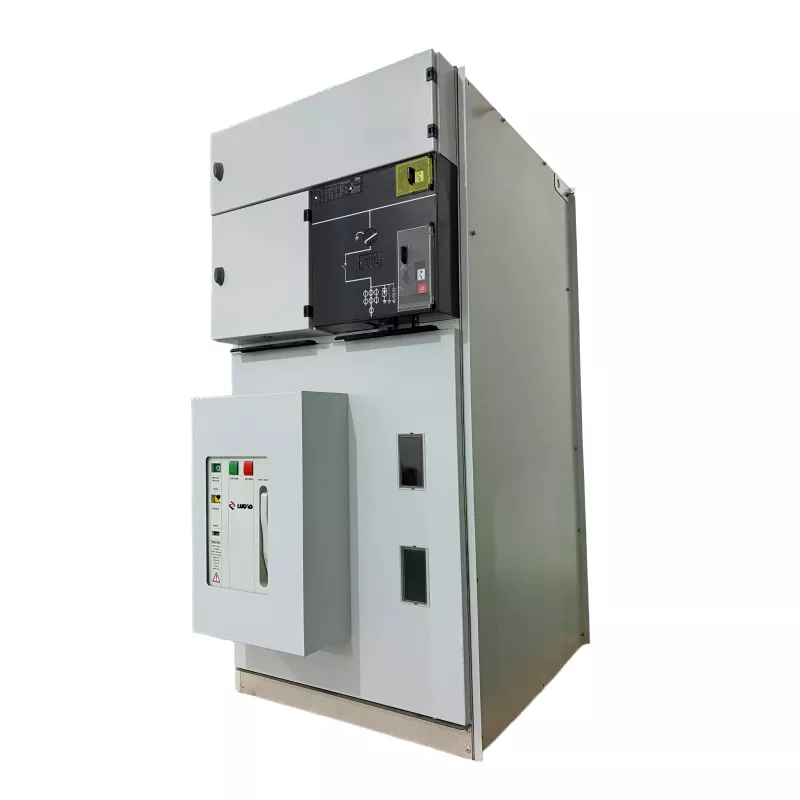

Innendørs gassisolert ring Hovedenhet bryterpanel med VCB

Som den profesjonelle produsenten vil vi gjerne gi deg høykvalitets innendørs gassisolert ringhovedenhetsbryterpanel med VCB. Det er en kompakt mellomspenningsdistribusjonsenhet designet for pålitelig strømkontroll, beskyttelse og veksling i moderne elektriske nettverk. Den integrerer vakuumbryterteknologi (VCB) med gassisolert bryterstruktur, noe som gir sikker og effektiv drift i innendørsmiljøer.

Denne typenring hovedenhet (RMU)er mye brukt i mellomspenningsstrømdistribusjonssystemer for å koble til, beskytte og isolere elektriske kretser. Med forseglet gassisolasjon og vakuumavbruddsteknologi, tilbyr det innendørs gassisolerte ringhovedenhetens bryterpanel med VCB utmerket lysbueslukkende ytelse, sterk isolasjonsevne og minimale vedlikeholdskrav.

De viktigste tekniske parameterne

Ingen.	Punkt		Enhet	Parametere
1	Nominell spenning		kV	12	24	36	40.5
2	Vurdert gjeldende		A	630/1250
3	Nominell frekvens		Hz	50/60
4	1-minutts strømfrekvens tåler spenning	Total verdi	kV	42	55	80	95
		Brytepunkt		48	65	95	110
5	Lynimpuls tåler spenning	Total verdi	kV	75	125/150	170	95
		Brytepunkt		85	150/160	185	215
6	Vurdert korttidsmotstandsstrøm	Hovedkrets	kA	25/2s
		Jordingskrets		25/2s
7	Vurdert topp tåle strøm		kA	63			50
8	Vurdert overføringsstrøm		A	1300~1700
9	Nominell belastningslukkebrytestrøm		A	630
10	Nominell kabelladebrytestrøm		A	50/10
11	Ubelastet transformatorbrytestrøm		A	20
12	Kabellading Jordfeilbruddstrøm		A	100			80
13	Nominell kortslutningsbrytestrøm		kA	20
14	Nominell kortslutningsstrøm		kA	63			50
15	Beskyttelsesklasse			IP3X
16	Last bryter levetid		Tid	5000
17	Jordingsbryters levetid		Tid	5000

Tekniske spesifikasjoner

Hoved elektriske parametere

• Nominell spenning: 12kV / 24kV / 36kV
• Nominell frekvens: 50Hz / 60Hz
• Nominell strøm: 630A – 1250A
• Kortslutningsbrytestrøm: Opptil 25kA
• Strømfrekvens tåler spenning: ≥ 42kV
• Lynimpuls tåler spenning: ≥ 75kV

Strukturelle egenskaper

• Gassisolert kompakt koblingsutstyr design
• Integrert vakuumbryter (VCB)
• Fullt forseglet tankstruktur for høy pålitelighet
• Modulær konfigurasjon for fleksibel kraftfordeling
• Egnet for innendørs installasjon

Søknader

DeInnendørs gassisolert ring Hovedenhet bryterpanel med VCBer mye brukt i mellomspenningsdistribusjonsnettverk der pålitelig svitsjing og beskyttelse er nødvendig.

• Urbane kraftdistribusjonsnettverk
• Industrielle strømforsyningssystemer
• Næringsbygg og bofellesskap
• Jernbane- og transportinfrastruktur
• Gruve- og metallurgiindustri
• Kraftoverføring og distribusjonsprosjekter
• Fornybare energinettforbindelser

Nøkkelfunksjoner

• Forseglet vakuumkretsbryterdesign– DenInnendørs gassisolert ring Hovedenhet bryterpanel med VCBbruker en solid forseglet vakuumbryter installert i et gasskammer i rustfritt stål. Denne utformingen eliminerer lysbuer i hovedkretsen og sikrer lang elektrisk levetid med høy isolasjonspålitelighet.
• Helt forseglet og vedlikeholdsfri struktur– Alle høyspentkomponenter som samleskinner, frakoblingsbrytere, VCB-er og strømtransformatorer er innelukket i en forseglet gasstank, og beskytter dem mot støv, fuktighet og ekstern forurensning.
• Kompakt struktur– Den integrerte designen reduserer installasjonsplassen betydelig, noe som gjør den ideell for innendørs transformatorstasjoner, prefabrikkerte transformatorstasjoner og prosjekter med begrenset plass til elektriske rom.
• Høy driftssikkerhet– Utstyrt med et femsikkert mekanisk låsesystem og en retningsbestemt trykkavlastningskanal for å forhindre feilbetjening og sikre sikker systemdrift.
• Smart distribusjonskompatibilitet– Reserverte grensesnitt for elektrisk drift og automatisering tillater enkel integrering i moderne intelligente kraftdistribusjonsnettverk, støttet av Lugaos strenge kvalitetskontroll og pålitelige produksjonsstandarder.

Hvorfor velge Lugao

• Profesjonell produsent – Lugao Powerspesialiserer seg på høyspent og mellomspent kraftoverførings- og distribusjonsutstyr.

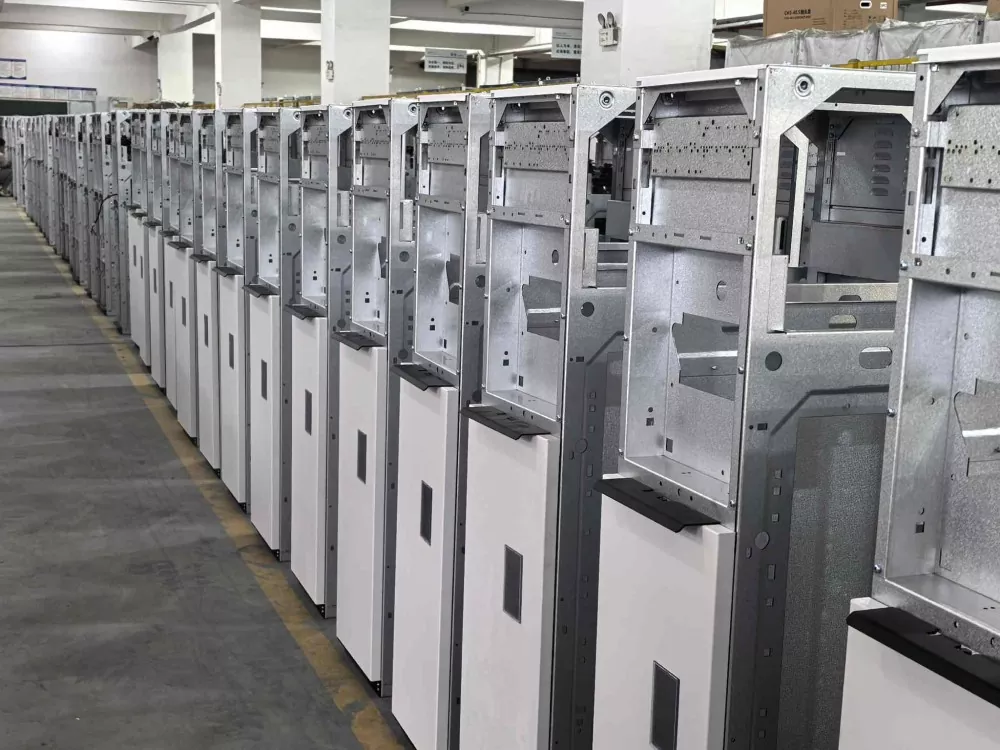

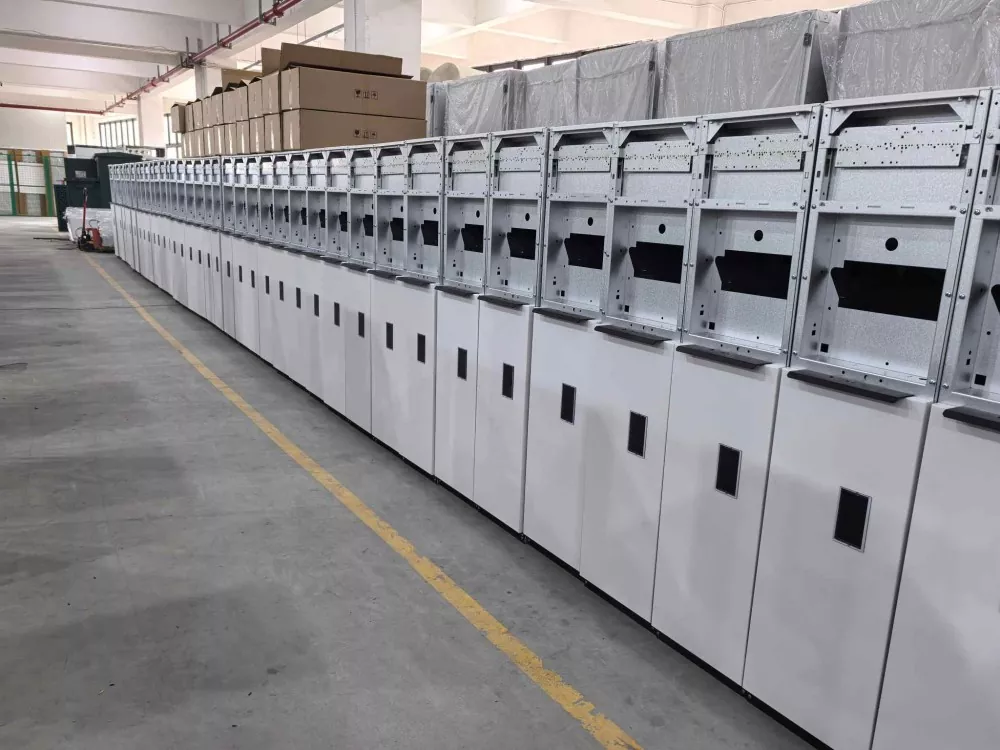

• Avansert produksjonsteknologi– Presisjonsproduksjonsprosesser og omfattende testsystemer sikrer produktets pålitelighet.
• Streng kvalitetskontroll– Det innendørs gassisolerte ringhovedenhetens bryterpanel med VCB overholder internasjonale standarder, inkludertISO9001, SGS, CCC og CE sertifiseringer.
• Bransjeerfaring– Mange års ekspertise innen tørrtypetransformatorer, oljenedsenkede transformatorer og kraftdistribusjonsutstyr.
• Global applikasjon– Lugao-løsninger er mye brukt i kraftnett, industri, transport og infrastrukturprosjekter over hele verden.
• Teknisk støtte– Profesjonelt serviceteam gir teknisk veiledning og langsiktig støtte til globale kunder.

FAQ

1. Hva er hovedfunksjonen til det innendørs gassisolerte ringhovedenhetens bryterpanel med VCB?

DeInnendørs gassisolert ring Hovedenhet bryterpanel med VCBer designet for mellomspente kraftdistribusjonssystemer. Det gir pålitelig svitsjing, beskyttelse og isolering av elektriske kretser, og sikrer stabil strømforsyning og sikker drift i urbane nett, industrianlegg og transformatorstasjoner.

2. Hva er fordelene med å bruke en vakuumbryter (VCB) i RMU?

En vakuumbryter gir utmerket lysbueslukkingsevne, lang elektrisk levetid og minimale vedlikeholdskrav. Når den er integrert i den gassisolerte RMU-strukturen, forbedrer den koblingspålitelighet, driftssikkerhet og generell utstyrsholdbarhet.

3. Hvor er Lugao Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB vanligvis installert?

Det er mye installert i innendørs kraftdistribusjonsmiljøer som kompakte transformatorstasjoner, industrianlegg, kommersielle bygninger, boligsamfunn, jernbaner og distribusjonssystemer for fornybar energi hvor plasseffektivitet og høy pålitelighet er nødvendig.

4. Hvorfor velge Lugao for gassisolertRMU koblingsanlegg?

Lugao tilbyr pålitelig kraftdistribusjonsutstyr støttet av avansert produksjonsteknologi, streng kvalitetskontroll og internasjonale sertifiseringer inkludert ISO9001, SGS, CCC og CE. Med sterk ekspertise innen transformatorer og kraftutstyr, leverer Lugao stabil ytelse, lang levetid og profesjonell teknisk støtte for globale kraftinfrastrukturprosjekter.
