Som noen som har brukt over to tiår i kraftdistribusjonssektoren, har jeg sett teknologier komme og gå. Men ett spørsmål jeg blir stilt stadig, spesielt av de som ønsker å modernisere infrastrukturen, erHva utgjør nøyaktig enBOX-type transformatorstasjonDette er ikke bare akademisk nysgjerrighet; Det er et praktisk spørsmål fra ledere og ingeniører som trenger pålitelige, kompakte kraftløsninger. I dag vil jeg trekke tilbake gardinen. Glem de tørre, tekniske manualene. La oss snakke om den virkelige anatomi av denne ingeniøren og hvorfor forståelse av komponentene er avgjørende for operasjonens effektivitet og sikkerhet.
Hva er kjernefunksjonen til en transformatorstasjon av boks-type
Før vi dykker ned i komponentene, er det viktig å forstå hva dette systemet er designet for å oppnå. I mine tjue år medLugao Power, Jeg har lært at et produkts verdi er definert av problemet det løser. Så hva er kjernefunksjonen

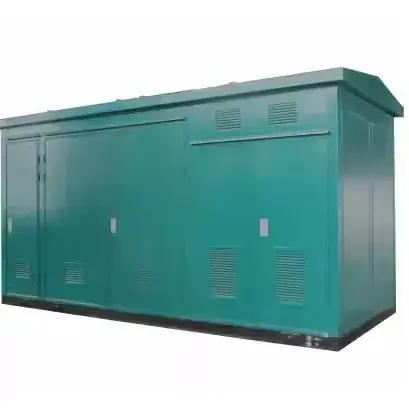

A Transformatorstasjon av boks-typeer en fullstendig lukket, kompakt utendørs strømfordelingsenhet. Den primære jobben er å trekke ned høyspennings elektrisitet fra hovednettet til en lavere spenning som trygt kan distribueres for kommersiell, industriell eller boligbruk. Tenk på det som et selvforsynt kraftknutepunkt som tar inn rå, høyspent energi og gir raffinert, brukbar kraft. "Boksen" er ikke bare et metallskall; Det er et nøye konstruert miljø som beskytter sensitivt utstyr mot vær, korrosjon, tukling og andre driftsfare. Denne integrerte tilnærmingen er grunnen til at så mange av våre kunder påLugao PowerVelg det over tradisjonelle, klumpete transformatorstasjoner.
Hva er nøkkelkomponentene inne i kabinettet
Det er her vi kommer til hjertet av saken. Når du åpner døren til en av våre moderneLugao PowerSubstasjoner, du finner et pent arrangert, integrert system. Det er ikke et virvar av deler; Det er en symfoni av komponenter som fungerer i harmoni. Basert på de vanligste konfigurasjonene vi distribuerer, er her de ikke-omsettelige kjerneelementene.
Høyspent bryterutstyr enhetDette er inngangspunktet for den innkommende høyspenningskraften. Det er ansvarlig for kretskontroll og beskyttelse, med komponenter som effektbrytere, belastningsbrytere og sikringer. Den viktigste jobben er å isolere og beskytte resten av systemet mot feil i den innkommende linjen.

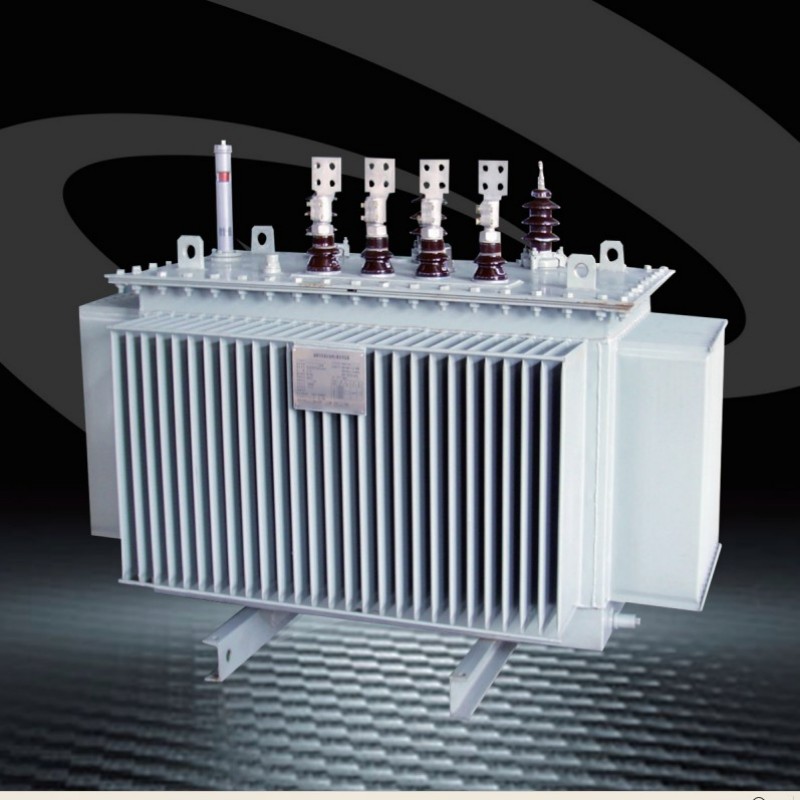

DistribusjonstransformatorDet sanne hjertet av operasjonen. Denne komponenten utfører den faktiske spenningen. Enten det er olje-avmerket eller tørrtype, påvirker effektiviteten og påliteligheten direkte hele systemets ytelse. Vi påLugao PowerBruk bare kjerner og viklinger av høyeste klasse for å sikre minimalt energitap.
LavspenningsbryterutstyrNår transformatoren har gjort jobben sin, tar denne enheten den nylig nedsatte kraften og distribuerer den til forskjellige utgående matkretser. Det inkluderer Air Circuit Breakers (ACB), Molded Case Circuit Breakers (MCCBS) og overvåkingsenheter for å beskytte nedstrømsnettverket.
Kraftkabler og buslinne -systemDette er arteriene og venene som forbinder alt. Høy kvalitet, riktig størrelse kabler og kobber- eller aluminiumsbusleler er kritiske for effektiv strømstrøm og varmehåndtering. Underordnede komponenter her er et vanlig feilpunkt vi ser i eldre systemer.
Kontroll- og beskyttelsessystemHjernen i heleTransformatorstasjon av boks-type. Dette inkluderer relébeskyttelsesenheter, målere og ofte et SCADA (tilsynskontroll og datainnsamling) grensesnitt for fjernovervåking og kontroll. Det sikrer at alt går jevnt og trygt, og utløser alarmer eller nedleggelser hvis parametere overskrides.
Innkapsling og hjelpesystemerDette er mer enn bare en boks. Det er en robust, værbestandig og ofte brannsikre skall laget av korrosjonsbestandig stål eller komposittmaterialer. Den huser kritiske hjelpesystemer som ventilasjon, belysning og sikkerhetslås.
For å gi deg et tydeligere bilde, her er en tabell som beskriver den primære funksjonen og en nøkkelspesifikasjon for hver kjernekomponent, basert på typiskLugao PowerTilbud.
| Komponent | Primærfunksjon | Nøkkelparametereksempel |
|---|---|---|
| Høyspent bryterutstyr | For å kontrollere og beskytte den innkommende høyspenningskretsen. | Nominell spenning: 12 kV / 24 kV |
| Distribusjonstransformator | For å trappe ned høyspenningen til en brukbar lavspenning. | Kapasitetsområde: 500 kV til 2500 kV |
| Lavspenningsbryterutstyr | For å distribuere og beskytte de utgående lavspentkretsene. | Rangert strøm: Opptil 4000A |
| Kontroll- og beskyttelsessystem | For å overvåke driftsparametere og automatisere sikkerhetsrespons. | Beskyttelsesklasse: IP54 for støv og vannmotstand |
Hvordan påvirker spesifikasjonene prosjektets ytelse
Jeg kan ikke understreke dette nok: djevelen er i detaljene. Jeg har konsultert på prosjekter der fokusering utelukkende på prislappen førte til kostbare misforhold mellom utstyrets spesifikasjoner og prosjektets faktiske behov. La oss bryte ned hvordan disse parametrene skal påvirke avgjørelsen din.
Hvilken transformatorkapasitet og spenningsforhold trenger du virkelig
Dette er det mest grunnleggende spørsmålet. Transformatorens kapasitet (i KVA) bestemmer hvor mye elektrisk belastning dinTransformatorstasjon av boks-typetakler. En underdimensjonert enhet vil overopphetes og mislykkes for tidlig, mens en stor størrelse er bortkastet kapital og opererer ineffektivt med lave belastninger. Spenningsforholdet (f.eks. 11 kV/0,4 kV) må samsvare med det lokale nettets innkommende forsyning og anleggets nødvendige distribusjonsspenning. En detaljert belastningsanalyse er ikke et forslag; Det er en nødvendighet.
Hvorfor skal du bry deg om IP -beskyttelsesvurderingen
Ingress Protection (IP) -vurderingen, som IP54 eller IP55, forteller deg hvor godt kabinettet tetter ut støv og fuktighet. Jeg har sett transformatorstasjoner installert i kystområder der en lav IP -rangering førte til rask korrosjon og konstante elektriske feil. Hvis nettstedet ditt er støvete, fuktig eller utsatt for regn, er en høy IP-vurdering for kabinettet og interne komponenter ikke omsettelig for langsiktig pålitelighet.
Hva er de kritiske dimensjonene og vekten for nettstedet ditt
Den kompakte naturen til enTransformatorstasjon av boks-typeer en stor fordel, men du må bekrefte det fysiske fotavtrykket og vekten. Kan din forberedte fundament støtte det er der tilstrekkelig tilgang for levering og installasjon Dette er praktiske spørsmål vi hjelper våre kunder påLugao PowerSvar i løpet av pre-Sales-fasen for å unngå kostbare overraskelser på leveringsdagen.
For å hjelpe deg med å sammenligne skalerbarheten til forskjellige løsninger, er her en spesifikasjonstabell for en felles serie fraLugao Power.
| Modellserier | Transformator kapasitetsområde | Typiske dimensjoner (LXWXH) | Primær søknad |
|---|---|---|---|
| LGP-BT-Compact | 500 kVA - 1000 kVA | 3600mm x 2200mm x 2400mm | Små kommersielle komplekser, boligområder |
| LGP-BT-standard | 1000 kVA - 2000 kVA | 4500mm x 2600mm x 2600mm | Medium industriplanter, store kjøpesentre |
| LGP-BT-HighCapacity | 2000 kVA - 2500 kVA | 5500mm x 2800mm x 2800mm | Tung industri, store infrastrukturprosjekter |
Hva er de vanligste transformatorstasjonene for bokstype transformatorer
I mitt daglige arbeid hører jeg de samme smarte, sonderende spørsmål igjen og igjen. La meg ta opp tre av de hyppigste her, og trekke fra mine to tiår med erfaring.
Hva er den typiske levetiden til en transformatorstasjon av boksen type
Dette avhenger sterkt av kvaliteten på komponenter, driftsmiljø og vedlikeholdsregime. En godt bygget enhet fra en anerkjent produsent somLugao Power, som opererer i et standardmiljø og med grunnleggende vedlikehold, kan pålitelig vare i 20 til 25 år. Å bruke materialer med høyere spesifikasjon, som rustfritt stålkabinetter for etsende miljøer, kan utvide dette ytterligere.
Hvordan skiller vedlikeholdet seg fra en tradisjonell transformatorstasjon
Dette er en sentral fordel. Den kompakte og integrerte utformingen av enTransformatorstasjon av boks-typeForenkler faktisk vedlikehold. Fordi alle komponenter er innlosjert sammen og designet for å fungere som et system, er rutinekontroller raskere. Det er ikke nødvendig å bevege seg mellom forskjellige strukturer. Imidlertid krever det teknikere som er trent spesielt på dette integrerte utstyret. Vi gir omfattende dokumentasjon og opplæring med alleLugao PowerEnhet for å sikre at teamet ditt er forberedt.
Kan det tilpasses for spesifikke prosjektbehov
Absolutt. Mens vi har standardmodeller, er den virkelige kraften til en moderneTransformatorstasjon av boks-typeligger i fleksibiliteten. Jeg har overvåket tilpasninger for alt fra ekstra brede dører for spesifikke tilgangskrav og spesielle kjølesystemer for ekstreme klima til integrerte brannundertrykkelsessystemer og avanserte grensesnitt for fjernovervåkning. Nøkkelen er å samarbeide med en produsent som har ingeniørfunksjonen til å få det til.
Er du klar til å spesifisere de riktige komponentene for prosjektet ditt
Velge enTransformatorstasjon av boks-typeer mer enn bare å kjøpe et produkt; Det investerer i hjertet av din kraftinfrastruktur de neste to tiårene. Spesifikasjonene for komponentene er ikke bare tall på en side - de er de direkte determinantene for prosjektets oppetid, sikkerhet og totale eierkostnader. I over tjue år, teamet påLugao Powerhar veiledet fagpersoner som deg gjennom disse kritiske beslutningene, og gir ikke bare utstyr, men et partnerskap bygd på dyp teknisk ekspertise og en forpliktelse til din langsiktige suksess.
Ikke la din makt pålitelighet til tilfeldighetene.Kontakt ossi dagfor en gratis konsultasjon uten forpliktelse. La våre eksperter hjelpe deg med å analysere belastningskrav, nettstedforhold og operasjonelle mål for å spesifisere det perfekteTransformatorstasjon av boks-typefor dine unike behov. Besøk vår hjemmeside eller ring oss direkte for å starte samtalen.
