Pålitelig, rask og sikker kraftdistribusjon er en forutsetning for økonomisk vekst og sosial fremgang. På tvers av urban infrastruktur, industrianlegg, prosjekter for fornybar energi og utplassering av nødkraft krever ingeniører og prosjektutviklere i økende grad distribusjonsløsninger som reduserer sivil konstruksjons tidslinjer, reduserer total prosjektrisiko og opprettholder de høyeste nivåene av driftssikkerhet.
Box-Type transformatorstasjon – også kjent som en kompakt transformatorstasjon eller prefabrikkert transformatorstasjon – svarer på dette kravet med en fabrikkmontert, forhåndstestet enhet som integrerer mellomspennings (MV) bryterutstyr, en distribusjonstransformator og lavspent (LV) distribusjonsutstyr i et enkelt værbestandig kabinett. For å eliminere behovet for konvensjonelle transformatorstasjonsbygninger, kan bokstransformatorstasjonen installeres på en forberedt plate, energiseres og settes i drift på en brøkdel av tiden som kreves av tradisjonelle tilnærminger.
Lugao Power Co., Ltd. er en ledende Kina-basert spesialist innen transformatorstasjoner av bokstype, og tilbyr produkter både av europeisk type (IEC-standard) og amerikansk type (ANSI/IEEE-standard). Selskapets fabrikkdirekte modell, overholdelse av flere standarder og sterke spesialtilpassede ingeniøregenskaper gjør det til en pålitelig OEM- og grossistpartner for EPC-entreprenører, verktøy, industriutviklere og prosjekteiere for fornybar energi over hele verden.
Denne hvitboken gir en omfattende teknisk og kommersiell analyse av transformatorstasjoner av bokstype: produkttaksonomi, tekniske prinsipper, ytelsesreferanser, applikasjonsveiledning, samsvar med standarder og anskaffelsesbeslutningsmetodikk. Det er ment som et referansedokument for elektroingeniører, prosjektledere, innkjøpsfagfolk og tekniske beslutningstakere.
Globalt strømforbruk anslås å vokse med 2,4–3,1 % årlig gjennom 2035, drevet av industriell ekspansjon, urban befolkningsvekst, bruk av elektriske kjøretøy og integrering av distribuerte fornybare energikilder. Konvensjonelle konstruksjonsmetoder for transformatorstasjoner – som krever permanente sivile strukturer, utvidede tillatelsesfrister og store installasjonsmannskaper – er stadig mer uforenlige med hastigheten og fleksibiliteten som kreves av moderne prosjektleveranse.
I mellomtiden fortsetter forventningene om sikkerhet og pålitelighet fra verktøy og tilsynsorganer å øke. Hendelser som utstyrsfeil på grunn av utilstrekkelig miljøvern, lysbuehendelser fra eksponerte strømførende deler og oljeforurensning fra eldre utstyr driver alle et skifte mot mer integrerte, fabrikktestede og lukkede distribusjonsarkitekturer.
Det globale markedet for kompakte/boks-type transformatorstasjoner ble verdsatt til omtrent 13,5 milliarder USD i 2023 og forventes å vokse med en CAGR på 7,2–8,5 % gjennom 2030. Viktige vekstvektorer inkluderer:
| Region | 2023 Verdi | 2030-prognose | CAGR | Nøkkeldriver |
|---|---|---|---|---|
| Asia-Stillehavet | USD 5,4 B | USD 9,8 B | 8,9 % | Industrialisering, RE |
| Europa | USD 3,1 milliarder | USD 5,1 milliarder | 7,4 % | Nettmodernisering |
| Nord-Amerika | USD 2,6 milliarder | USD 4,2 B | 7,1 % | Aldrende infra-erstatning |
| MEA og Latin-Amerika | USD 2,4 milliarder | USD 4,5 B | 9,4 % | Elektrifiseringsprogrammer |
Tabell 1 – Globalt marked for nettstasjoner for bokser etter region, 2023–2030
A Transformatorstasjon av bokstype(også referert til som en kompakt transformatorstasjon, prefabrikkert transformatorstasjon eller pakketransformatorstasjon) er en fullstendig fabrikkmontert, forhåndstestet kraftfordelingsenhet som integrerer tre funksjonelle komponenter i et enkelt værbestandig kabinett:
Fabrikkmontering sikrer at intern kabling, samleskinneforbindelser, beskyttelsesreléinnstillinger og interkomponentgrensesnitt er fullført, testet og verifisert før levering. Arbeid på stedet er redusert til sivil fundamentopparbeidelse, MV/LV-kabelterminering, jording og energitilførsel.
Transformatorstasjoner av bokstype er bredt kategorisert i to designfamilier, noe som gjenspeiler divergerende ingeniørtradisjoner og regionale standardpreferanser:
| Dimensjon | Europeisk type | Amerikansk type |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37-serien |
| MV Switching | Vakuum CB eller SF₆ bryterutstyr | Sikring + lastbryter (LBS) |
| Transformator | Tørrtype (foretrukket) eller oljenedsenket | Nedsenket i olje (standard) |
| Målregioner | Europa, Kina, Midtøsten, Asia-Stillehavet, Afrika | Nord-Amerika, Latin-Amerika, deler av Asia og Afrika |
Tabell 2 — Europeisk vs. amerikansk type: Klassifisering på toppnivå
European Type-bokstransformatorstasjonen har et modulært treromsoppsett i et varmgalvanisert eller rustfritt stålskap. De tre avdelingene – MV-bryterutstyr, transformator og LV-distribusjon – er fysisk adskilt av interne skillevegger, noe som gir lysbuefeilbegrensning og muliggjør uavhengig tilgang for vedlikehold uten å koble ut spenningen til tilstøtende seksjoner.

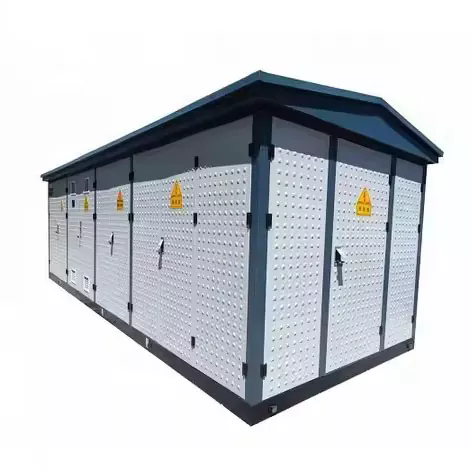

Figur 1 — European Type Box understasjon
MV-rommet rommer enten en Ring Main Unit (RMU) eller individuelle MV-paneler avhengig av forsyningstopologien (radial eller ringmater). To primære bryterteknologier brukes:
| Teknologi | Beskrivelse |
|---|---|
| Vakuumkretsbryter (VCB) | Avbryter feil- og belastningsstrømmer i en vakuumavbryterflaske. Tilbyr høy utholdenhet (10 000+ driftssykluser), rask feilavklaring (<50 ms), og er SF₆-fri – stadig mer foretrukket under miljøforskrifter. |
| SF₆ gassisolert bryterutstyr (GIS) | Bruker svovelheksafluoridgass for bueslukking og isolasjon. Ekstremt kompakt og svært pålitelig. Merk: SF₆ er en kraftig drivhusgass (GWP ~23 500) og bruken er underlagt strengere miljøreguleringer i EU og andre steder. |
| Ring hovedenhet (RMU) | En fabrikkforseglet, gassisolert (SF₆ eller vakuum) bryterenhet som kombinerer lastbrytere og beskyttelsessikringer i en kompakt metallkapslet enhet. Ideell for ring-feeder distribusjonsnettverk. |
MV-koblingsutstyret gir alle nødvendige beskyttelsesfunksjoner: overstrøm (ANSI 51), jordfeil (ANSI 51N/67N) og differensialbeskyttelse der dette er spesifisert. IEC 62271-200-samsvar sikrer lysbuefeilklassifisering (IAC — Internal Arc Classified) for personellbeskyttelse.
Transformatorrommet til en transformatorstasjon av europeisk type rommer oftest en tørrtransformator av støpt harpiks (SCB-serien), selv om oljenedsenkede enheter også brukes. Preferansen for tørrtype i transformatorstasjoner av europeisk type samsvarer med brannsikkerhetsfordelene som er kritiske for urbane, kommersielle og innendørs nærliggende installasjoner. Nøkkelegenskaper:
LV-rommet rommer hoved-LV-fordelingstavlen med støpte strømbrytere (MCCB) eller åpen type luftkretsbrytere (ACB) på utgående matere, energimåling, effektfaktorkorreksjonskondensatorer (valgfritt) og grensesnitt for fjernovervåking og SCADA-integrasjon. Samleskinnesystemer er dimensjonert for merkestrøm med passende kortslutningsmotstandsklassifisering i henhold til IEC 61439.
| Parameter | Spesifikasjonsområde |
|---|---|
| Nominell kapasitet | 100 kVA – 2500 kVA (standard); opptil 6300 kVA spesial |
| MV spenningsklasse | 6 kV, 10 kV, 20 kV, 35 kV |
| LV utgangsspenning | 0,4 kV (3P+N), tilpasset tilgjengelig |
| MV Switching Device | Vakuum CB / SF₆ RMU / Load Break Switch |
| Transformator type | Støpeharpiks av tørr type (foretrukket) eller oljenedsenket |
| Kortslutningsvurdering | 16 kA / 20 kA / 25 kA (1 s) — i henhold til IEC 62271 |
| Beskyttelsesklasse | IP33D standard; IP44 / IP54 med forbedret kapsling |
| Omgivelsestemperatur | –25 °C til +40 °C standard; –40 °C arktisk versjon tilgjengelig |
| Høyde | Opp til 1000 m standard; de-klassifiserte versjoner for opptil 4000 m |
| Gjeldende standarder | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart Grid-integrasjon | IEC 61850 kommunikasjonsgrensesnitt tilgjengelig; SCADA-klar |
Tabell 3 — Europeisk typeboks understasjon: Veiledende tekniske spesifikasjoner
Den amerikanske typen (også referert til som Pad-Mounted eller Loop-Feed Transformer Substation) utmerker seg ved sin trekantede eller lineære interne layout, med MV-svitsjerom og LV-måle-/distribusjonsseksjoner tilgjengelig fra henholdsvis forsiden og sidene, og den oljenedsenkede transformatoren opptar den sentrale bukten. Det ytre kabinettet er vanligvis et kraftig malt stålskap med manipulasjonssikre, hengelåsbare dører, designet for installasjon på bakkenivå på en betongpute.

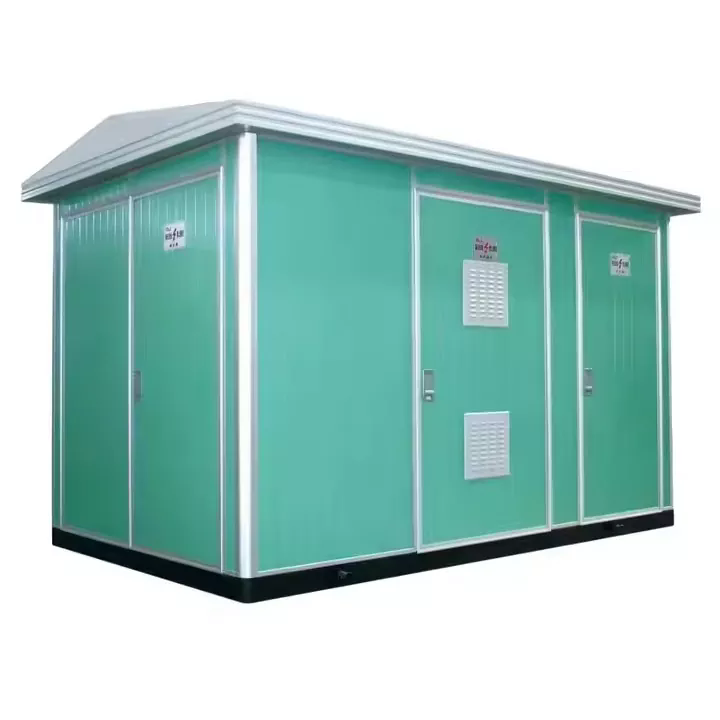

Figur 2 — American Type Box understasjon
Den amerikanske typen bruker en enklere, mer økonomisk MV-svitsjekonfigurasjon sammenlignet med den europeiske typen. Standardordningen består av:
Denne konfigurasjonen tilbyr en overbevisende kombinasjon av enkelhet, kostnadseffektivitet og pålitelighet. Fraværet av kompleks beskyttelseselektronikk reduserer vedlikeholdsbyrden og spesialiserte ferdighetskrav, noe som gjør den godt egnet for applikasjoner i områder med begrenset teknisk arbeidsstyrkeinfrastruktur.
Transformatoren i en transformatorstasjon av amerikansk type er alltid en oljenedsenket, forseglet (konservatorfri) enhet. Den fullstendig forseglede designen hindrer fuktighet å trenge inn i oljen, og eliminerer den primære årsaken til isolasjonsforringelse. Nøkkelegenskaper:
LV-delen av en understasjon av amerikansk type er relativt enklere, og består vanligvis av en hovedbryter eller sikringsfrakobling, en strømmålerkontakt og tilkoblinger for utgående LV-matere. Mer sofistikert LV-distribusjon (flere utgående matere, effektfaktorkorreksjon, fjernovervåking) kan inkluderes, men er mindre vanlig i standardkonfigurasjoner.
| Parameter | Spesifikasjonsområde |
|---|---|
| Nominell kapasitet | 75 kVA – 2500 kVA (standard); 3.750 kVA+ med spesialdesign |
| MV spenningsklasse | 5 kV, 15 kV, 25 kV, 35 kV (ANSI-klasse) |
| LV utgangsspenning | 120/240 V (enfase), 208Y/120 V, 480Y/277 V, eller tilpasset |
| MV Switching Device | Bay-O-Net / strømbegrensende sikring + lastbryter |
| Transformator type | Oljenedsenket, hermetisk forseglet (ONAN) |
| Innkapsling | Heavy-gauge stål, pulverlakkert / polyuretan maling; manipulasjonssikker |
| Beskyttelsesklasse | NEMA 3R-standard (bestandig mot regn og sludd); NEMA 4X valgfritt |
| Deadfront Design | Ja — albuekontakter for berøringssikker MV-kabelterminering |
| Gjeldende standarder | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standard – to innkommende MV-kabelposisjoner (sløyfemating) |
Tabell 4 — American Type Box understasjon: Veiledende tekniske spesifikasjoner
Mens begge produkttyper oppfyller det grunnleggende målet om kompakt, prefabrikkert kraftdistribusjon, er deres designfilosofier, beskyttelsesevne, livssykluskostnadsprofiler og optimale applikasjonsmiljøer vesentlig forskjellige. Tabellen nedenfor gir en strukturert sammenligning for å støtte beslutninger om teknologivalg.
| Kriterium | Europeisk type | Amerikansk type |
|---|---|---|
| MV beskyttelse | Full CB-beskyttelse med relé; høy feildiskriminering | Sikring-basert; enklere, begrenset feilsoneselektivitet |
| Transformator | Tørrtype foretrukket - brannsikker, lite vedlikehold | Nedsenket i olje — robust, kostnadseffektiv, velprøvd |
| Kapitalkostnad | Høyere (15–30 % premium vs. amerikansk) | Lavere — økonomisk for budsjettbegrensede prosjekter |
| Klar for smartnett | Utmerket — IEC 61850, SCADA, fjernkontroll | Grunnleggende — begrenset innfødt intelligens; oppgraderbar |
| Brannsikkerhet | Utmerket (tørrtransformator, F1 brannklasse) | God — forseglet oljedesign; nødvendige forholdsregler ved brann |
| Vedlikehold | Svært lav - tørr type trenger ingen oljeservice | Moderat — periodisk overvåking av oljetilstanden |
| Installasjon | Litt mer kompleks; spesialist igangkjøring | Enkel, rask – ideell for distribuert distribusjon |
| Overbelastningstoleranse | Bra (med alternativ for tvungen luftkjøling) | Utmerket — stor termisk oljemasse |
| Primær standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabell 5 — Europeisk vs. amerikansk type boks understasjon: Omfattende sammenligning
Ingen av typene er universelt overlegne. Den europeiske typen leverer større beskyttelsesintelligens, brannsikkerhet og skalerbarhet for smartnett til en premium kostnad, noe som gjør den optimal for urbane, kommersielle og regulerte miljøer. Den amerikanske typen tilbyr enestående kostnadseffektivitet og enkel implementering for industriparker, forstadsnett og budsjettsensitive prosjekter.
Innkapslingen er den første forsvarslinjen for internt elektrisk utstyr og representerer et kritisk element for langsiktig pålitelighet. Lugao kraftbokstransformatorstasjoner bruker følgende konstruksjonshierarki avhengig av produkttype og miljøspesifikasjoner:
| Materialtype | Beskrivelse |
|---|---|
| Varmgalvanisert (HDG) stål | Grunnlinjekonstruksjon for alle standardenheter. Sinkbelegg gir utmerket korrosjonsbestandighet; egnet for generelle industrielle og urbane miljøer. Minimum sinklag: 85 μm per ISO 1461. |
| 304 / 316L rustfritt stål | Spesifisert for kyst-, marine-, kjemiske- eller høyfuktighetsapplikasjoner. 316L kvalitet gir overlegen kloridbestandighet. Standard for offshore vindprosjekt understasjoner. |
| Innkapsling av aluminiumslegering | Lettvektsalternativ for steder med vektbegrensninger eller transportlogistikkbegrensninger. Anodisert overflate gir korrosjonsbestandighet uten maling. |
| GRP / FRP kompositt | Glassarmert polymeralternativ for applikasjoner som krever ikke-magnetiske, ikke-ledende kapslinger (f.eks. MR-suiter, sensitive elektroniske miljøer). |
Kapslingsbeskyttelse mot faste partikler og vann er definert av IP-koden (IEC 60529). Lugaos standard og forbedrede beskyttelsesnivåer er:
| IP klasse | Beskyttelsesnivå | Typisk applikasjon |
|---|---|---|
| IP33D | Beskyttelse mot støv/regn (15° spray). | Standard utendørs installasjon, generelt klima |
| IP44 | Sprutsikker fra alle retninger | Kystområder, tropiske høynedbørssoner |
| IP54 | Støvbeskyttet + sprutsikker | Støvete industrimiljøer, ørkenklima |
| NEMA 3R | Regn og sludd (ANSI/NEMA-standard) | Amerikansk type for Nord-Amerika / ANSI-prosjekter |
Tabell 6 — Kapslings IP/NEMA-beskyttelsesklasser tilbys av Lugao Power
Effektiv termisk styring i skapet er avgjørende for å forhindre for tidlig aldring av isolasjon og sikre drift innenfor nominelle temperaturgrenser. Lugao transformatorstasjoner bruker:
Overholdelse av gjeldende internasjonale og nasjonale standarder er ikke valgfritt – det er grunnlaget for prosjektgodkjenninger, samtrafikkavtaler, forsikringsdekning og langsiktig juridisk ansvarsbeskyttelse. Lugao Power-produkter er designet, produsert og testet i samsvar med hele matrisen av gjeldende standarder for både europeiske og amerikanske produkter.
| Standard | Kropp | Omfang |
|---|---|---|
| IEC 62271-202 | IEC | Høyspent/lavspent prefabrikkerte nettstasjoner — primær designstandard for europeisk type. |
| IEC 60076-11 | IEC | Krafttransformatorer av tørr type — brannytelse, klima/miljøklasse, isolasjon. |
| IEC 62271-1 / -100 / -200 | IEC | Vanlige spesifikasjoner for AC-bryterutstyr; AC effektbrytere; AC metallkapslet koblingsutstyr. |
| IEC 61439-1 / -2 | IEC | Lavspenningsbryter- og kontrollutstyr - design og testing av LV-fordelingstavler. |
| ANSI/IEEE C57.12.26 | IEEE | Krav til putemonterte oljenedsenkede, enfasede distribusjonstransformatorer — amerikansk type. |
| ANSI/IEEE C57.12.28 | IEEE | Putemontert utstyrskapsintegritet — ANSI mekanisk ytelse og sikkerhet. |
| GB/T 17467 | SAC | Kinesisk nasjonal standard for høyspent/lavspent prefabrikkerte transformatorstasjoner (tilsvarer IEC 62271-202). |
| CE (LVD + EMC) | EU | Obligatorisk for produkter plassert på EU/EØS-markedet. Demonstrerer samsvar med lavspenningsdirektivet og EMC-direktivet. |
| CCC (3C) | CNCA | Kina obligatorisk sertifisering – kreves for regulerte elektriske produkter som selges på det kinesiske hjemmemarkedet. |
Tabell 7 — Standardoverholdelsesmatrise: Lugao Power Box understasjoner
Når du anskaffer internasjonale prosjekter, spesifiser alltid gjeldende standarder i RFQ-dokumenter og krever verifiserbare typetestsertifikater fra et akkreditert tredjepartslaboratorium (f.eks. KEMA, TÜV, SGS, CESI). Lugao Power opprettholder gjeldende typetestrapporter og sertifiseringsdokumentasjon for alle standard produktlinjer og gir kopier som en del av standard leveringsdokumentasjonspakken.
Transformatorstasjoner av bokstype er distribuert over et bemerkelsesverdig mangfoldig spekter av bruksområder. Følgende seksjoner profilerer de primære applikasjonssegmentene, med spesifikk veiledning om valg av produkttype, viktige tekniske krav og Lugaos relevante muligheter for hver.
Kommunale forsyninger og urbane distribusjonsselskaper bruker bokstransformatorstasjoner for å levere den endelige 10–35 kV til 0,4 kV transformasjonen i bymiljøer hvor det er lite plass og estetiske, støy- og sikkerhetskrav er strenge. Typiske utplasseringsscenarier inkluderer underjordiske kamre, kioskposisjoner over bakken og i parkeringshus med flere nivåer eller bygningskjellere.
Industriparker og store produksjonscampuser krever pålitelig, raskt distribuerbar kraftdistribusjonsinfrastruktur som er i stand til å betjene ulike belastninger – motordrifter, prosessoppvarming, trykkluft, HVAC – med høye belastningsfaktorer og krevende kraftkvalitetskrav.
Solar-PV- og vindenergiprosjekter i bruksskala krever et stort antall opptrappede transformatorstasjoner (typisk 0,69 kV omformerutgang til 10/35 kV kollektornettverk). Økonomien og tidsplanen for disse prosjektene er svært følsomme for utstyrskostnader og installasjonstidslinje - begge områder der bokstransformatorstasjoner gir avgjørende fordeler i forhold til konvensjonell transformatorstasjonskonstruksjon.
Stor infrastrukturutvikling – flyplasser, havner, metro-/jernbanesystemer, stadioner, datasentre og vannbehandlingsanlegg – krever pålitelig primærkraftdistribusjon med veldefinerte krav til tilgjengelighet og vedlikehold. Bokstransformatorstasjoner fungerer som primære distribusjonspunkter og sekundære transformatorstasjoner innenfor stedets distribusjonsnettverk.
Byggeprosjekter, katastrofegjenopprettingsoperasjoner, store arrangementer og militære utplasseringer krever alle bærbar, raskt utplasserbar kraftdistribusjonsinfrastruktur. Skidmonterte eller tilhengermonterte bokstransformatorstasjoner gir full distribusjonsevne med minimal forberedelse av stedet.
| Skritt | Aktivitet | Viktige spørsmål og vurderinger |
|---|---|---|
| 1 | Definer belastning og kapasitet | Totallast (kVA), etterspørselsfaktor, lastvekstfremskrivning over 15–20 år? Størrelse for 70–80 % lasting ved maksimal forventet etterspørsel. |
| 2 | Bestem spenningsnivåer | Tilgjengelig MV-forsyningsspenning? Nødvendig LV distribusjonsspenning? Er spenningsregulering (OLTC) nødvendig for laststabilitet? |
| 3 | Vurder område og miljø | Innendørs eller utendørs? Omgivelsestemperaturområde, høyde, fuktighet, forurensningsnivå (salt, støv, kjemikalier)? Plassbegrensninger? |
| 4 | Velg produkttype | Brannsikkerhetsprioritet → Europeisk (tørrtype). Budsjettbegrensning / enkel beskyttelse → amerikansk. Smart grid / automatisering → Europeisk. |
| 5 | Spesifiser standarder | Identifiser obligatoriske standarder for prosjektjurisdiksjon. Spesifiser nødvendige sertifiseringsmerker (IEC, ANSI, CE, CCC, etc.) i RFQ. |
| 6 | Vurder TCO | Sammenlign totale eierkostnader: kapitalkostnad + kapitaliserte tomgangstap + kapitaliserte lasttap + vedlikeholdskostnader over levetid. |
Tabell 8 — Rammeverk for valg av understasjon med seks trinn
| Velg EUROPEISK TYPE hvis... | Velg AMERICAN TYPE hvis... |
|---|---|
| – Installasjonen er innendørs, urban eller nær bebodde bygninger –Brannsikkerhetsregler forbyr oljefylt utstyr –Smart grid / SCADA-integrasjon er nødvendig –Høy beskyttelsesdiskriminering er spesifisert – Minimalt vedlikehold er en prioritet – Plassen er utsatt for høy luftfuktighet eller korrosiv atmosfære – IEC-prosjektjurisdiksjon (Europa, Kina, Midtøsten, Afrika) |
– Prosjektbudsjettet er begrenset – Rask distribusjon er kritisk – Søknaden er industriell, forstads eller landlig utendørs – Overbelastningstoleranse er viktig –Enkel betjening av generelle fagteknikere –Loop-feed MV-nettverkstopologi brukes – ANSI/IEEE-prosjektjurisdiksjon (Amerika, deler av Asia) |
Tabell 9 — Hurtigvalgsveiledning: Europeisk vs. amerikansk type
Når du sender en forespørsel om tilbud (RFQ) til Lugao Power eller en hvilken som helst leverandør av bokstransformatorstasjoner, bør følgende tekniske data oppgis eller bes om:
Lugao Power Co., Ltd.er en Kina-basert spesialistprodusent av krafttransformatorer og transformatorstasjoner av bokstype, med fokus utelukkende på design, konstruksjon og forsyning av elektrisk distribusjonsutstyr for nasjonale og internasjonale markeder. Selskapets enestående produktfokus muliggjør en dybde av teknisk kapasitet og produksjonskvalitetskonsistens som generalistleverandører av elektrisk utstyr ikke kan gjenskape.
Lugao opererer både som en OEM-partner for internasjonale elektriske merkevarer og en direkte grossistleverandør til EPC-entreprenører, verktøy og industrielle utviklere globalt. Fabrikkdirekte forsyning eliminerer distributørmarginer og sikrer jevn kvalitet, direkte ingeniørtilgang og pålitelig leveringsytelse for kundene.

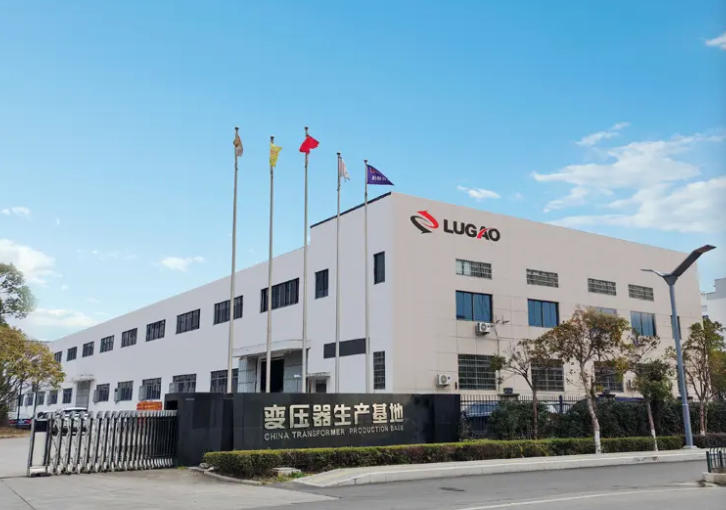

Figur 3 — Lugao Power Co., Ltd. Produksjonsanlegg
| Produkt | Varianter tilgjengelig | Kapasitet Range |
|---|---|---|
| European Type Box understasjon | VCB / SF₆ RMU / LBS + tørrtype eller oljetransformator | 100 kVA – 6.300 kVA |
| American Type Box understasjon | Sikring+LBS, loop-feed, pad-mount, olje-nedsenket transformator | 75 kVA – 3.750 kVA+ |
| Tørr-type distribusjonstransformator | SCB-serien, støpt harpiks, F1 brannklasse | 30 kVA – 10 000 kVA |
| Olje-nedsenket transformator | S11/S13/S15-serien, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Tilpassede / OEM understasjoner | Full ingeniørtjeneste, tilpassede dimensjoner og vurderinger | Per prosjektspesifikasjon |
Tabell 10 — Lugao Power-produktporteføljeoversikt
| Fordel | Beskrivelse |
|---|---|
| Spesialisert fokus | Hver ingeniørressurs, testanlegg og produksjonsprosess i Lugao er dedikert til transformator- og transformatorstasjonsprodukter. Ingen utvanning av ekspertise på tvers av urelaterte produktlinjer. |
| Samsvar med flere standarder | Produkter sertifisert i henhold til IEC, ANSI/IEEE, GB, CE og CCC – som muliggjør distribusjon i praktisk talt alle prosjektjurisdiksjoner over hele verden uten re-engineering. |
| Custom Engineering | Internt designteam gir fullstendig tilpasning: ikke-standard spenning, uvanlige kapasiteter, spesielle kapslingsmaterialer, ekstremt klimadesign og integrering av smartnett. |
| Fabrikkdirekte priser | Eliminering av distributørmarginer gir 15–25 % strukturelle kostnadsfordeler sammenlignet med tilsvarende produkter kjøpt gjennom distribusjonsnettverk. |
| Påvist pålitelighet | Produkter utviklet og validert for drift under kontinuerlig full belastning, høy luftfuktighet, høy temperatur, salttåke og ørkenstøvforhold. |
| OEM-partnerskap | Full OEM-kapasitet inkludert tilpasset navneskilt, dokumentasjon og emballasje for internasjonale merkevarekunder som krever levering av hvit etikett. |
Lugao Power eksporterer bokstransformatorstasjoner og krafttransformatorer til prosjekter over Asia-Stillehavet, Midtøsten, Afrika, Europa og Amerika. Selskapets multi-standard compliance-portefølje og erfaring med internasjonal logistikk, tolldokumentasjon og lokale godkjenningskrav gjør det til en pålitelig partner for grenseoverskridende prosjektforsyning.
Lugao Powers produksjons- og ingeniørvirksomhet styres av et kvalitetsstyringssystem (QMS) i tråd med ISO 9001-prinsippene, som dekker hele produktets livssyklus fra materialanskaffelse til levering og ettersalgsstøtte. QMS inkluderer dokumenterte kontrollprosedyrer for alle kritiske produksjonsprosesser, leverandørkvalifisering, inspeksjon under prosessen, håndtering av avvik og vedlikehold av kalibrert testutstyr.
Hver Lugao-boks understasjon gjennomgår et omfattende rutinetestprogram før levering, inkludert:
| Test | Standard / Akseptkriterier |
|---|---|
| MV dielektrisk (AC tåler) | IEC 62271-1 / ANSI C37: Påført ved nominelt isolasjonsnivå i 1 minutt — ingen overslag |
| LV Power Frequency Stand | IEC 61439-1: Brukes per nominelt isolasjonsnivå — ingen overslag |
| Transformator rutinetester | IEC 60076-1: Viklingsmotstand, spenningsforhold, kortslutningsimpedans, tap uten belastning, tap av belastning |
| Isolasjonsmotstand | I henhold til IEC 60076 / IEC 62271 — motstand målt ved 2500 V DC; sammenlignet med fabrikkens baseline |
| Funksjonstest av beskyttelsesrelé | Alle beskyttelsesfunksjoner testet mot relékoordineringsinnstillinger; reisetid verifisert |
| Forriglingsfunksjonstest | Alle mekaniske og elektriske forriglinger verifisert for å forhindre feil koblingssekvenser |
| Visuell og dimensjonell inspeksjon | Alle komponenter, etiketter, kabelmerker og tilkoblinger verifisert mot godkjent tegning |
| Oljeprøve (oljenedsenkede enheter) | IEC 60296: Dielektrisk styrke, fuktighetsinnhold og surhet testet og sertifisert |
Tabell 11 — Rutinetestprogram for Lugao Box understasjoner
For betydelige bestillinger eller på kundeforespørsel, arrangerer Lugao Power bevitnet Factory Acceptance Testing (FAT) ved sitt anlegg. Under FAT kan kundens ingeniører eller oppnevnt inspeksjonsagent være vitne til alle rutinemessige elektriske tester, gjennomgå material- og komponentsertifikater, verifisere dimensjonsoverensstemmelse, inspisere kvalitetsdokumentasjon og bekrefte navneskiltets nøyaktighet før forsendelse godkjennes. Fullstendige FAT-testrapporter med testdata, kalibreringsposter og inspektøravmelding leveres som en del av leveringsdokumentasjonspakken.
