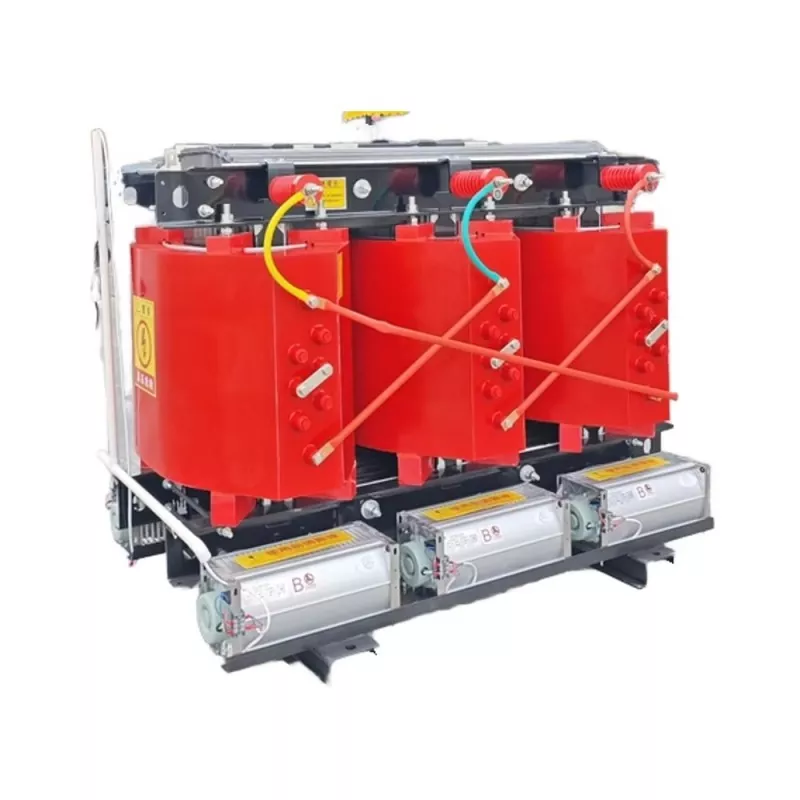

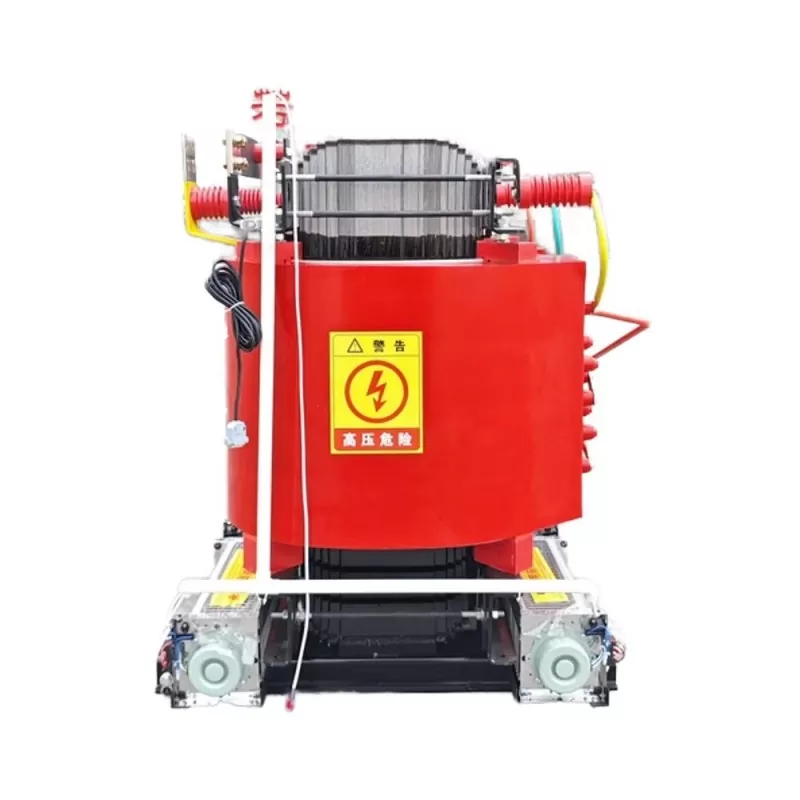

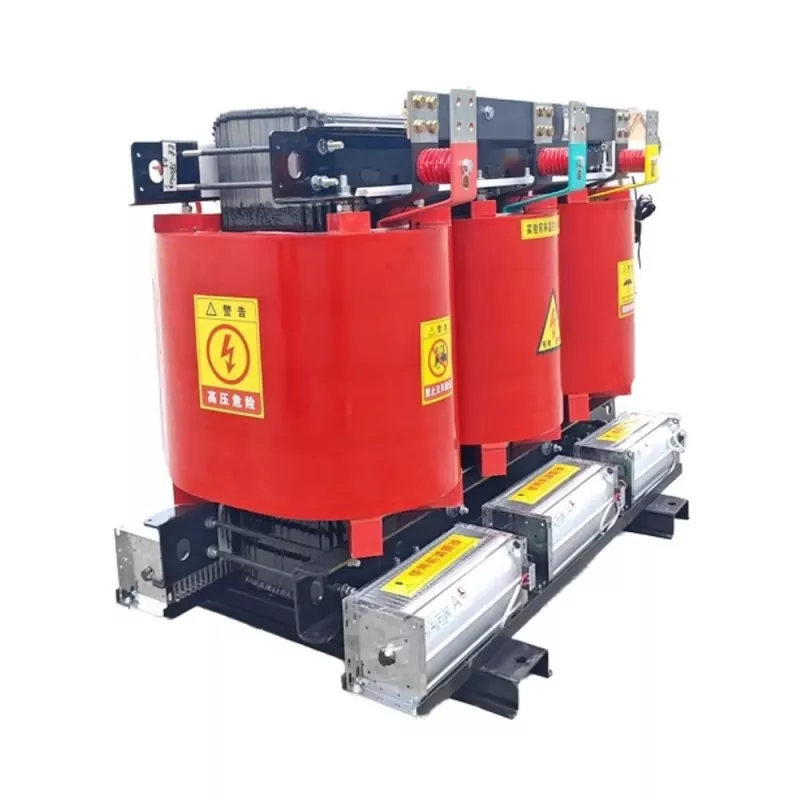

Toroidal Split Core Dry Type Power Transformer

Som en erfaren produsent og leverandør i Kina, er Toroidal Split Core Dry Type Power Transformer profesjonelt produsert i vår fabrikk til en overkommelig pris. Vi tilbyr både på lager og tilpassede alternativer. Spør gjerne. LUGAO sineToroidal Split Core Dry Type Power Transformer bruker prinsippet om elektromagnetisk induksjon for å oppnå spenningskonvertering. Under drift, når primærviklingen er energisert, genererer den en alternerende magnetisk fluks, som kobles gjennom kjernen til sekundærviklingen, og induserer derved en elektromotorisk kraft. Toroidal Split Core Transformer bruker epoksyharpiks eller silikongummi som isolasjonsmateriale. Disse materialene har selvslukkende egenskaper og utgjør ingen sikkerhetsrisiko på grunn av oljelekkasje. Under støpeprosessen plasseres de forviklede spolene i spesialdesignede former, etterfulgt av injeksjon av epoksyharpiksblanding og oppvarming for herding. Denne strukturen gir høy mekanisk styrke, isolerer eksternt støv og fuktighet, og beskytter interne metallkomponenter. Høykvalitets silisiumstålplater og viklinger er spesifisert som materialer, og gir fordeler som lavt støynivå og lavt tap, noe som gjør dem egnet for steder som kontorbygg, sykehus og skoler.

Split Core Dry Type Transformator kan tilpasses i henhold til kundens krav til spenningsklassifiseringer, dimensjoner og kapslinger. Ulike materialer med varierende beskyttelsesklassifisering kan velges for å passe til ulike miljøforhold. LUGAOs produkter overholder en rekke internasjonale standarder, som CE og ISO, og selskapet vil fortsette å innovere innen design for å skape mer energieffektive og miljøvennligetørr-type transformatorer.

Parameter

Vurdert Kapasitet (kVA)	Spenningskombinasjon			Connectio n gruppe symbol	Ingen- laste tap (W)	Under den forskjellige isolasjonen varmebestandig rangbelastning tap (W)			Ingen belastning nåværende %
	H.V. (kV)	Høy Spenning Tapping	L.V. (kV)			130 ℃ (B) (100 ℃ )	155 ℃ (F) (120 ℃)	180 ℃ (H) (145 ℃)
30	6 6.3 6.6 10 10.5 11	±2x2,5 ±5	0.4	Dyn11 Yyno	130	605	640	685	2
50					185	845	900	965	2
80					250	1160	1240	1330	1.5
100					270	1330	1415	1520	1.5
125					320	1565	1665	1780	1.3
160					365	1800	1915	2050	1.3
200					420	2135	2275	2440	1.1
250					490	2330	2485	2665	1.1
315					600	2945	3125	3355	1
400					665	3375	3590	3850	1
500					790	4130	4390	4705	1
630					910	4975	5290	5660	0.85
800					1035	5895	6265	6715	0.85
1000					1205	6885	7315	7885	0.85
1250					1420	8190	8720	9335	0.85
1600					1665	9945	10555	11320	0.85
2000					2075	12240	13005	14005	0.7
2500					2450	14535	15445	16605	0.7
