Hva er arbeidsprinsippet til en oljenedsenket transformator?

Oljenedsenkede transformatorerhjelpe til med kraftoverføring og distribusjon ved å håndtere nettspenningskonvertering. Det grunnleggende arbeidsprinsippet er avhengig av Faradays lov om elektromagnetisk induksjon. En transformator inkluderer en primærvikling, en sekundærvikling og en magnetisk kjerne som forbinder dem. Når vekselstrøm flyter gjennom primærviklingen under drift, skaper den et konstant skiftende magnetfelt i kjernen. Dette skiftende feltet induserer deretter en spenning i sekundærviklingen. Omdreiningsforholdet mellom de to viklingene avgjør om spenningen går opp eller ned.

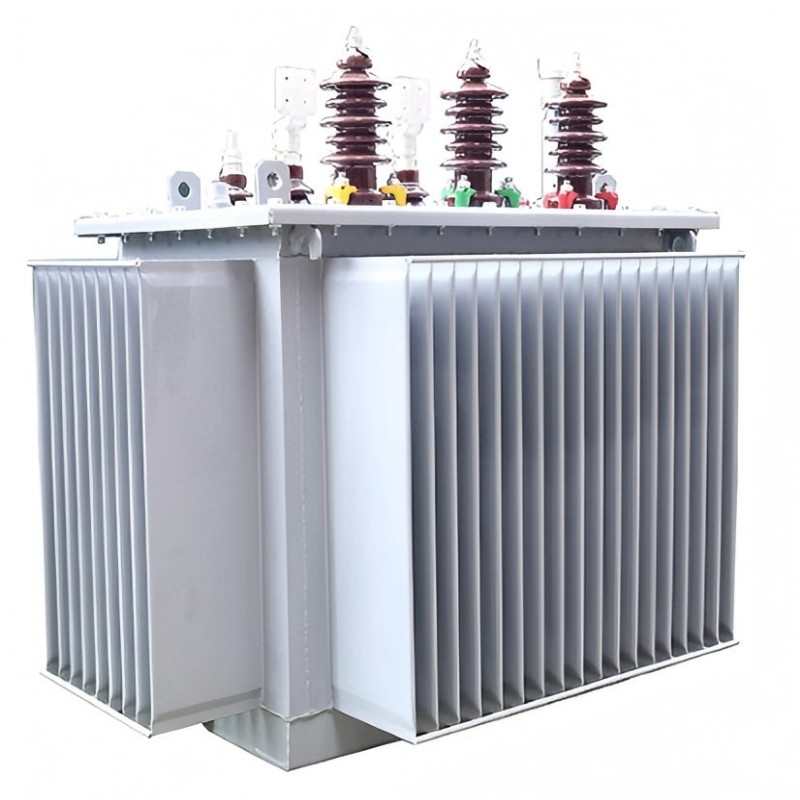

Kjernen kommer fra stablede silisiumstålplater. Den danner en magnetisk bane med lav resistivitet for å kutte ned på virvelstrøm og hysterese tap. Viklesystemet har primær- og sekundærviklingene. Nøyaktig svingdesign oppnår den nødvendige spenningstransformasjonen. Oljetanken holder isolasjonsoljen. Den eksterne kjøleribben øker varmeavledningsområdet. Beskyttelsessystemet har en oljekonservator, en avfukter og en trykkavlastningsanordning. Disse delene sikrer sikker drift under forskjellige forhold. Tilpasning fungerer for spesielle applikasjoner. Den bruker spesialiserte komponenter eller legger til og fjerner deler etter behov.

En opptrappingstransformator øker spenningen fra primærsiden til sekundærsiden. Vanligvis har sekundærviklingen flere svinger enn den primære. Vekselstrøm går gjennom primærviklingen med færre svinger. Den genererer en vekslende magnetisk fluks i kjernen. Denne fluksen induserer en høyere spenning i sekundærviklingen med flere svinger. Step-up transformatorer tillater spenningsøkninger. De gjør langdistanse kraftoverføring mulig.

Nedtrappingstransformatorer sitter i enden av et kraftsystem. De oppnår spenningskonvertering med et presist svingforholdsdesign. De senker spenningen fra primærsiden til sekundærsiden. Sekundærviklingen har tilsvarende færre omdreininger. De konverterer høyspenning fra overføringsnettet til en lavere spenning for brukerapplikasjoner.

Under nettdrift viltransformatorholder konstant frekvens mens spenning og strøm endres. Den overførte effekten holder seg stort sett konstant. Når spenningen går opp, synker strømmen proporsjonalt. Det motsatte skjer når spenningen synker. Den isolerende oljen sprer varme effektivt. Den beskytter også interne komponenter mot fuktighet og oksidasjon. Dette forlenger transformatorens levetid ganske mye.
