Koblingsutstyr er ryggraden i ethvert moderne elektrisk kraftsystem. Fra generatorterminalene til et kraftverk til det siste distribusjonspanelet i et næringsbygg, utfører bryterutstyr de essensielle funksjonene som svitsjing, beskyttelse, isolasjon og overvåking som holder strømmen flytende trygt og pålitelig. Uten den ville verken kontrollert drift eller sikker feilhåndtering av elektriske nett vært mulig.
Ettersom den globale etterspørselen etter elektrisitet vokser, kraftnettene blir mer komplekse og integreringen av fornybare energikilder akselererer, utvikler kravene som stilles til koblingsutstyr seg raskt. Høyere kortslutningsmotstandsklassifiseringer, smartere beskyttelseskoordinering, digital overvåkingsintegrasjon og strengere standarder for miljøytelse omformer spesifikasjonene som kreves av forsyningsselskaper, industrioperatører og infrastrukturutviklere over hele verden.
Denne hvitboken gir en grundig undersøkelse av bryterteknologi på tvers av spenningsklasser - fra lavspenningsdistribusjonsbryter til mellomspenningsringhovedenheter og høyspenningsmetallkapslede brytere. Den dekker de tekniske prinsippene som ligger til grunn for hver produktkategori, nøkkelytelsesparametere og standarder som styrer spesifikasjoner, primære applikasjonsdomener og en strukturert anskaffelsesmetodikk for å veilede beslutninger om teknologivalg.
Lugao Power Co., Ltd. er en ledende Kina-basert produsent av hele spenningsutvalget for bryterutstyr, og tilbyr produkter sertifisert i henhold til IEC-, ANSI- og IEEE-standarder med OEM-kapasitet, sterk tilpasset teknisk støtte og omfattende global eksporterfaring. Dette dokumentet presenterer også Lugao Powers produktportefølje, produksjonsevner og konkurransedyktige posisjoner som en pålitelig leverandør for globale koblingsanleggsprosjekter.
Den globale installerte elektriske generasjonskapasiteten passerte 9000 GW i 2024 og fortsetter å vokse med omtrent 3 % årlig. Hver watt av denne kapasiteten - enten generert av kull, gass, kjernekraft, vannkraft, solenergi eller vind - må passere gjennom bryteranlegg flere ganger på sin reise fra generator til forbruker. Den pålitelige og sikre driften av denne koblingsanleggsinfrastrukturen er ikke bare en teknisk vurdering; det er en forutsetning for at det moderne samfunnet skal fungere.
Elektrisitetstilgang, nettverkspålitelighet og hastigheten på infrastrukturutvidelsen er kritiske faktorer for økonomisk konkurranseevne. Strømbrudd forårsaket av bryterutstyr koster industrielle økonomier milliarder av dollar årlig i tapt produksjon og skadet utstyr. Omvendt muliggjør godt utformede, riktig vedlikeholdte brytersystemer høytilgjengelighetsnettverk som understøtter alt fra sykehusdrift til halvlederfabrikasjon til datasentertjenester.
Det globale koblingsutstyrsmarkedet ble verdsatt til ca. USD 127 milliarder i 2023 og anslås å vokse med en CAGR på 6,8–7,9 % gjennom 2030, og nå anslagsvis USD 200–215 milliarder. De primære vekstdriverne inkluderer:
| Region | 2023 (USD B) | 2030F (USD B) | CAGR | Primær sjåfør |
| Asia-Stillehavet | USD 52,4 | USD 87,6 | 7,6 % | Industrialisering |
| Europa | USD 28,1 | USD 44,8 | 6,9 % | Nettoppgradering, utfasing av SF₆ |
| Nord-Amerika | USD 24,6 | USD 39,4 | 7,0 % | Aldring infra, RE-utbygging |
| Midtøsten og Afrika | USD 12,3 | USD 22,1 | 8,7 % | Elektrifisering |
| Latin-Amerika | USD 9,6 | USD 15,7 | 7,2 % | Nettutvidelse |
Tabell 1 – Globalt brytermarked etter region, 2023–2030 (veiledende)
Begrepet "koblingsutstyr" refererer samlet til kombinasjonen av elektriske utkoblingsbrytere, sikringer, kretsbrytere og tilhørende kontroll-, beskyttelses-, målings- og overvåkingsutstyr satt sammen som et koordinert, integrert system. Koblingsutstyr kontrollerer, beskytter og isolerer elektrisk utstyr i kraftsystemer. Det er grensesnittet mellom kraftnettet og belastningene det betjener, og nettverkskontrollmekanismen som holder beskyttelses- og håndhevingsmekanismen for trygghet.
En bryterenhet kan variere i fysisk skala fra et enkelt lavspentfordelingstavle som opptar noen hundre millimeter veggplass, til en gassisolert høyspenttransformatorstasjon som strekker seg over tusenvis av kvadratmeter. Til tross for denne skalaen, utfører alle brytere det samme settet med grunnleggende funksjoner.
| Funksjon | Beskrivelse og viktighet |
| Bytter | Lage og bryte elektriske kretser under normale driftsforhold. Muliggjør planlagte nettverksrekonfigurasjoner, lastoverføringer og utstyrsisolering for vedlikehold. |
| Beskyttelse | Oppdage unormale forhold (overstrøm, kortslutning, jordfeil, spenningsavvik) og initiere raske kretsavbrudd for å begrense utstyrsskader og forhindre kaskadefeil. |
| Isolering | Skaper et bevist, synlig, sikkert elektrisk brudd i en krets, som gjør det mulig for personell å arbeide på strømløst utstyr uten risiko for utilsiktet gjeninnkobling. |
| Måling og måling | Måling av spenning, strøm, effekt, energi, effektfaktor og harmoniske for fakturering, overvåking, laststyring og vurdering av strømkvalitet. |
| Overvåking og kontroll | Gir lokal og ekstern synlighet av kretsstatus, alarmforhold og utstyrstilstand; muliggjør fjernsvitsjeoperasjoner via SCADA eller understasjonsautomatiseringssystemer. |
Tabell 2 — De fem kjernefunksjonene til bryterutstyr
Den mest kritiske og teknisk krevende funksjonen til koblingsanlegg er feilstrømavbrudd. Når det oppstår en kortslutning i et kraftsystem, kan feilstrømmene nå verdier 10–50 ganger den normale driftsstrømmen i løpet av millisekunder. Hvis de ikke avbrytes raskt, vil disse feilstrømmene forårsake katastrofal termisk og mekanisk skade på kabler, transformatorer og annet utstyr.
Strømbryteren - den primære avbrytende enheten i en bryterenhet - må utføre tre handlinger i rask rekkefølge: oppdage feilen (via tilhørende beskyttelsesreleer), skille de elektriske kontaktene og slukke lysbuen som dannes mellom skillekontaktene. Lysbueslukkingsmekanismen er nøkkeldifferensiatoren mellom forskjellige effektbryterteknologier og diskuteres i detalj i kapittel 7.
Den mest grunnleggende klassifiseringen av bryterutstyr er etter spenningsnivået det opererer på. Spenningsnivå bestemmer nødvendige isolasjonsklaringer, lysbueenerginivåer, utstyrsdimensjoner og gjeldende standarder. Industrien standard spenningsklassifisering er:
| Spenningsklasse | Spenningsområde | Typiske applikasjoner | Primære standarder |
| Lav spenning (LV) | Opptil 1000 V AC | Bygningsdistribusjon, motorstyring, industripaneler | IEC 61439, IEC 60947, UL 508A |
| Middels spenning (MV) | 1 kV – 52 kV | Primærdistribusjon, industriforsyning, RE-prosjekter | IEC 62271-100 / -200 / -202 |
| Høyspent (HV) | 52 kV – 800 kV | Transmisjonsstasjoner, nettforbindelser | IEC 62271-100 / -203, IEEE C37 |
| Ultra-høyspent (UHV) | Over 800 kV | Langdistanse HVDC/HVAC-overføringsryggrad | IEC 62271 (spesiell) |
Tabell 3 — Klassifisering av bryterutstyr etter spenningsnivå
Note:Definisjoner av "middels spenning" og "høy spenning" varierer mellom standardorganer og regionale konvensjoner. I IEC-terminologi dekker HV alle spenninger over 1 kV, med et ytterligere skille mellom "høyspent" (1–52 kV, noen ganger kalt MV av utøvere) og "ekstra høy spenning" (EHV) over 52 kV. Denne hvitboken bruker praksiskonvensjonen: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Utover spenningsnivå er bryterutstyr også klassifisert langs flere andre viktige dimensjoner:
| Dimensjon | Kategorier |
| Isolasjonsmedium | Luftisolert (AIS), Gassisolert SF₆ (GIS), Vakuum, Olje (legacy), Solid dielektrisk |
| Type kabinett | Metallomsluttet, metallkledd, båstype, åpen type (utendørs) |
| Avbrytende medium | Luftblåsing, olje, vakuum, SF₆, CO₂ / ren luft (fremkommer) |
| Innendørs / Utendørs | Innendørs bryterutstyr (kontrollert miljø); Utendørs koblingsutstyr (værbestandig konstruksjon) |
| Fast / Uttrekkbar | Fastmonterte effektbrytere (lavere kostnad, mindre fleksibilitet) vs. uttrekkbare/uttrekkbare brytere (enklere vedlikehold, varmeutskifting) |
Tabell 4 — Ekstra dimensjoner for klassifisering av bryterutstyr
Lavspenningsbryteranlegg fungerer ved systemspenninger på opptil 1000 V AC (eller 1500 V DC), og dekker det siste stadiet av strømdistribusjon til sluttbrukere. LV-bryteranlegg er det mest tallrike etter antall enheter av enhver bryterkategori – bokstavelig talt milliarder av enheter er installert over hele verden i bolig-, kommersielle og industribygg, datasentre, sykehus og produksjonsanlegg. Til tross for det lavere spenningsnivået er ikke LV-bryterutstyr enkelt; moderne LV-systemer må håndtere store feilstrømmer, komplekse harmoniske miljøer, høye tettheter av tilkoblede laster og stadig mer sofistikerte krav til kraftkvalitet og energistyring.
En lavspenningsbryter- og kontrollenhet (LVSCA), definert av IEC 61439, inneholder vanligvis følgende funksjonelle komponenter:

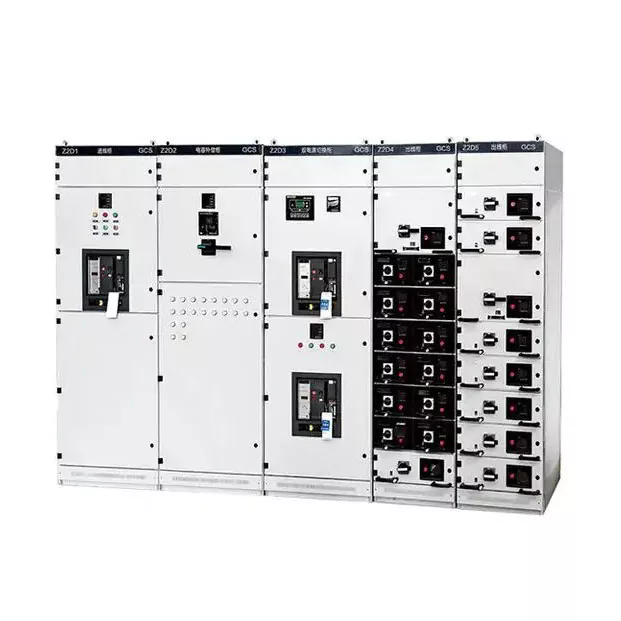

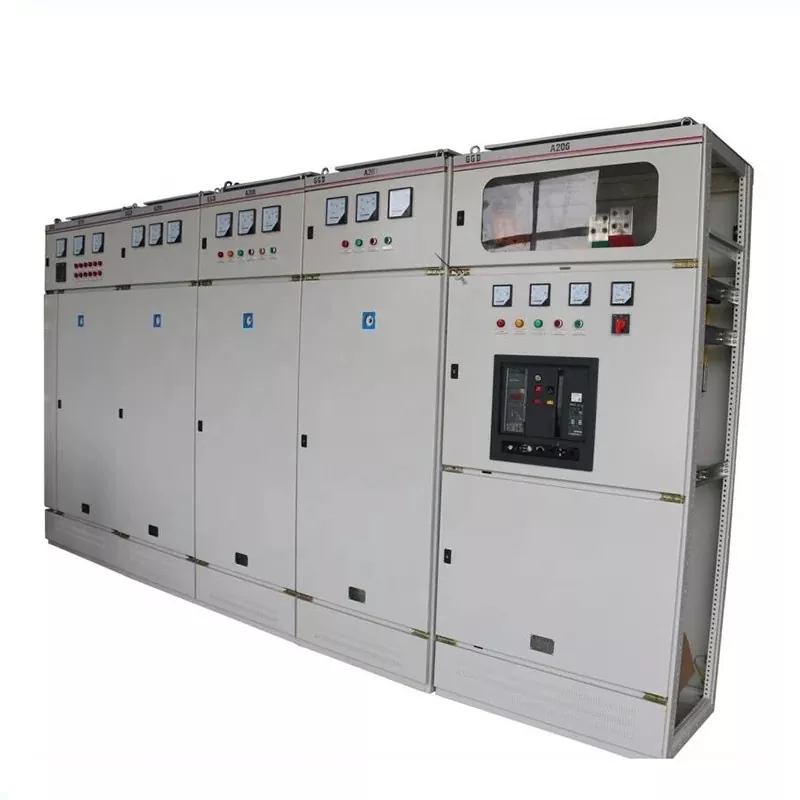

Figur 1 — Lavspent hoveddistribusjonsbryter
IEC 61439 definerer flere typer lavspenningsbryter- og kontrollutstyr (LVSCAs) basert på deres konstruksjon og funksjonelle egenskaper:
| Parameter | Beskrivelse og typiske verdier |
| Nominell spenning (Ue) | Driftsspenningen til enheten. Felles verdier: 230/400 V, 400/690 V, 1000 V. |
| Vurdert strøm (inn) | Maksimal kontinuerlig strøm som enheten kan bære uten å overskride temperaturgrensene. Rekkevidde: 63 A til 6300 A. |
| Kortslutningsmotstand (Icw) | Topp og kort tid tåler strøm. Typiske verdier: 25 kA, 50 kA, 80 kA (1 s eller 3 s). |
| Brytekapasitet (Icu / Ics) | Ultimate (Icu) og service (Ics) kortslutningsbryterkapasitet for effektbrytere. Må overstige maksimal potensiell feilstrøm ved installasjonspunktet. |
| Beskyttelsesgrad (IP) | IP3X minimum for innendørs industri; IP54 eller IP65 for utendørs eller tøffe miljøer i henhold til IEC 60529. |
| Form for intern separasjon | IEC 61439 Forms 1–4b definerer separasjon mellom funksjonelle enheter og samleskinner. Høyere former forbedrer sikkerhet og feilkontroll. |
Tabell 5 — Tekniske parametere for hovedvektsbryterutstyr
Mellomspenningsbryteranlegg opererer i området 1 kV til 52 kV og representerer det primære koblings- og beskyttelsesnivået for kraftdistribusjonsnettverk. Det finnes ved sekundærterminalene til bulktransmisjonsstasjoner, i primære distribusjonsstasjoner, i store industrianlegg, ved koblingspunktet til fornybare energianlegg og i transformatorstasjoner av bokstype. MV-koblingsutstyr bestemmer feilrensingshastigheten, beskyttelseselektiviteten og operasjonsfleksibiliteten til distribusjonsnettverket.
MV-segmentet gjennomgår den mest betydningsfulle teknologitransformasjonen av enhver bryterkategori, drevet av utfasingen av SF₆-gass, integrasjonen av digital beskyttelse og overvåking, og kravene til smarte nettarkitekturer.

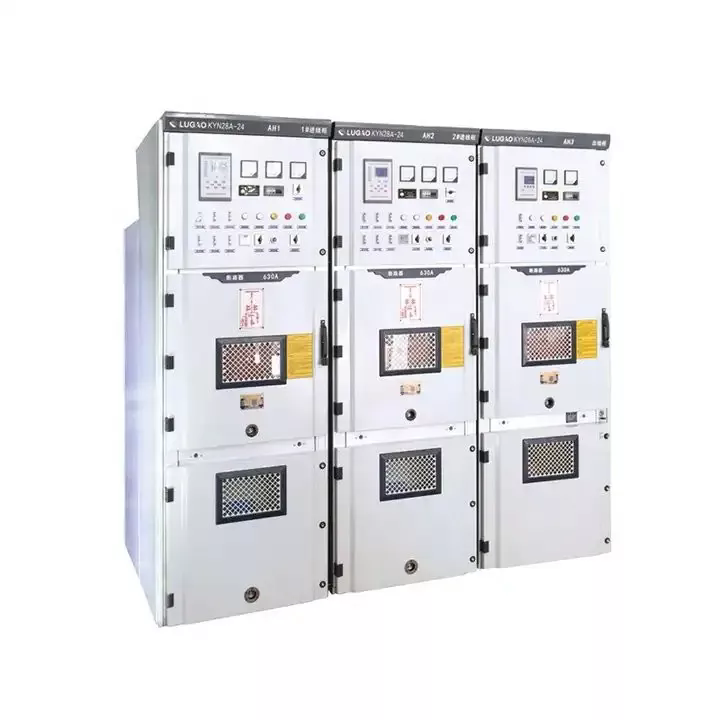

| Konstruksjonstype | Egenskaper og bruksområder |
| Metallomsluttet bryterutstyr | Alle strømførende deler innelukket i en jordet metallkapsling, med separate rom for samleskinner, koblingsenheter og kabelforbindelser. Standard for moderne innendørs MV-installasjoner (IEC 62271-200). |
| Metallkledd koblingsutstyr | En underkategori med fullmetalliske barrierer mellom alle spenningsførende deler og rom. Høyeste nivå av intern feilbegrensning (IEC 62271-200 LSC2B). |
| Avlukke-type bryterutstyr | Ikke-buebestandige skappaneler satt sammen i oppstillinger. Mer økonomisk, men med lavere lysbuefeilytelse. |
| Gassisolert bryterutstyr (GIS) | Alle spenningsførende deler innelukket i forseglede SF₆-fylte eller alternative gasskapsler. Svært kompakt, egnet for plassbegrensede installasjoner. |
| Luftisolert bryterutstyr (AIS) | Bruker luftisolasjon i metallkapslinger eller åpne strukturer. Større fotavtrykk, men enklere og kostnadseffektivt. |

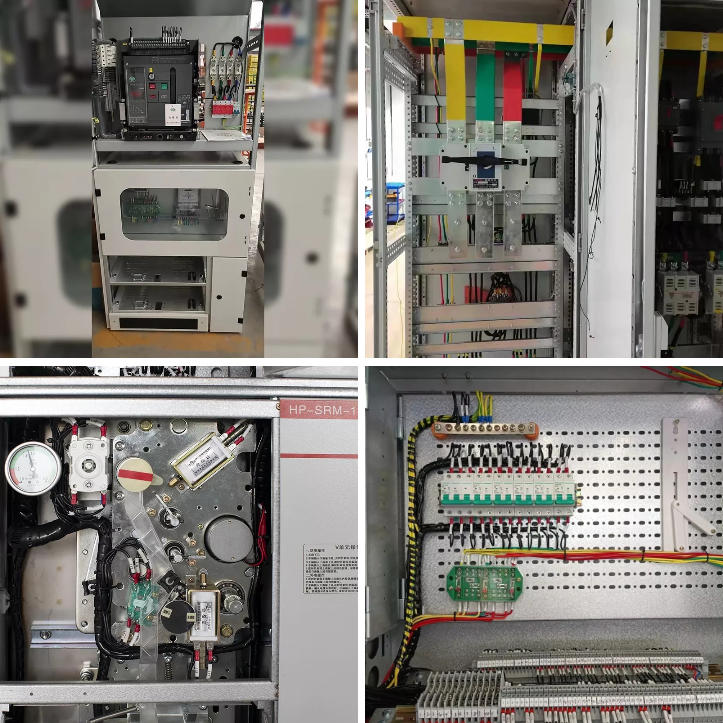

Ring Main Unit (RMU) er en kompakt, fabrikkforseglet MV-bryterenhet designet for ring-feed distribusjonsnettverk - standard topologi for urbane og suburbane MV-kabelsystemer. En RMU gir vanligvis to ring-matebryterposisjoner pluss en eller flere transformatormaterposisjoner med beskyttelsesenheter.

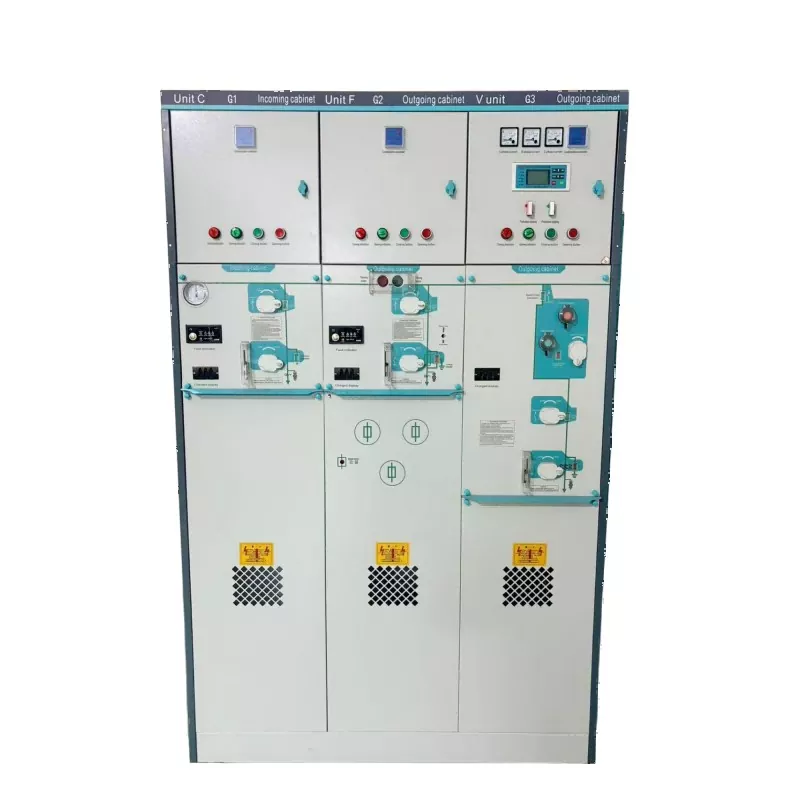

Figur 2 — Ring Hovedenhet (RMU): Kompakt MV-koblingsutstyr for distribusjonsnettverk
RMU-er er tilgjengelige i to primære isolasjonsvarianter:
| Teknologi | Driftsprinsipp | Viktige fordeler | Begrensninger |
| Vakuum CB | Lysbue slukket i høyvakuumavbryterflaske | Lang levetid (>10 000 operasjoner), ingen gass, kompakt, lite vedlikehold | Begrenset til ≤52 kV |
| SF₆ CB | Gassstrøm slukker lysbuen i trykkkammeret | Høy avbrytende kapasitet, utmerket isolasjon, kompakt | Høy GWP (~23 500), miljøhensyn, gassovervåking kreves |
| Air-Blast CB | Høytrykksluft slukker lysbuen | Ingen farlig gass, egnet for utendørs bruk | Stor størrelse, høyt vedlikehold, stort sett foreldet |
Tabell 6 — Sammenligning av MV-kretsbryterteknologi
| Parameter | Typisk område / verdier |
| Nominell spenning | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Vurdert normal strøm | 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A, 3 150 A, 4 000 A |
| Kortslutningsbrytestrøm | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Tåler kort tid | Typisk 1 s eller 3 s ved nominell kortslutningsstrøm |
| Lynimpulsmotstand (LIWV) | 60 kV (7,2 kV klasse) til 250 kV (52 kV klasse), i henhold til IEC 62271-1 |
| Driftsmekanisme | Fjærladet motor (standard); manuelle eller solenoidalternativer |
| Gjeldende standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabell 7 — Tekniske spesifikasjoner for MV-bryterutstyr
Høyspentbryteranlegg opererer ved systemspenninger over 52 kV, med vanlig brukte spenninger på 72,5 kV, 145 kV, 245 kV, 420 kV og 550 kV. Dette utstyret danner den kritiske svitsje- og beskyttelsesinfrastrukturen til bulkoverføringsnettverket - det høyeste energinivået i kraftsystemet, ansvarlig for transport av store mengder elektrisk energi over lange avstander mellom generasjonssentre og regionale lastesentre.
Konsekvensene av feil på HV-koblingsanlegget er alvorlige: En enkelt defekt effektbryter ved en større 220 kV transmisjonsstasjon kan koble fra hundrevis av megawatt generasjon eller belastning. Skader på utstyr fra feilstrømmer på HV-nivåer kan være katastrofale og kostbare. Denne konteksten forklarer den ekstremt krevende ytelsen og de strenge testkravene som HV-koblingsanlegg må tilfredsstille.
I AIS-teknologi er HV-koblingsutstyrskomponenter - effektbrytere, skillebrytere, jordingsbrytere, instrumenttransformatorer - installert i friluftskonstruksjoner med luft som gir isolasjon mellom spenningsførende deler og jord. AIS-transformatorstasjoner har vært standarden for veksling på overføringsnivå i flere tiår og er fortsatt vanlige globalt på grunn av enkelhet, lavere kostnader og enkel vedlikehold og inspeksjon.
AIS transformatorstasjoner krever betydelig landareal for å opprettholde sikkerhetsklareringer. En typisk 220 kV AIS transformatorstasjon kan kreve 1–3 hektar, med flere meters klaring mellom fasene og til jord.
I GIS-teknologi er alle strømførende komponenter plassert i forseglede, SF₆-gassfylte sylindriske aluminiumskapsler. De overlegne dielektriske egenskapene til SF₆ gjør at fase-til-jord og fase-til-fase-klaringer kan reduseres drastisk, noe som krymper transformatorstasjonens fotavtrykk til 10–15 % av det tilsvarende AIS-området.
GIS foretrekkes i miljøer med begrenset plass som urbane underjordiske transformatorstasjoner, offshore-plattformer, områder i stor høyde og sterkt forurensede industriområder.
Figur 3 — Høyspent gassisolert koblingsanlegg (GIS) overføringsstasjon
Hybridbryteranlegg integrerer flere primære funksjoner (strømbryter, skillebryter, jordbryter, strømtransformator) i en enkelt kompakt SF₆-fylt modul. Dette gir mellomliggende fotavtrykksreduksjon mellom AIS og GIS, til en kostnad mellom de to. HGIS brukes i økende grad i brownfield-utvidelser og kapasitetsutvidelser der full GIS er kostnadsoverkommelig.
SF₆ puffer-type eller selvblåsende effektbryter er den dominerende HV-teknologien. Forbedringer i kontaktgeometri og lysbuekontroll reduserer driftsenergien, og muliggjør pålitelige fjæraktiverte mekanismer i stedet for store hydrauliske/pneumatiske aktuatorer. Fasede SF6-alternativer for HV (CO₂/O₂-blandinger, vakuumavbrytere) er fortsatt under forskning, med begrenset kommersiell distribusjon fra og med 2026.
| Parameter | Lugao HV koblingsutstyr spesifikasjon |
| Spenningsområde | 3 600 V – 40 500 V (kompatibel med IEC 62271-1 spenningsklassedefinisjoner) |
| Vurdert normal strøm | Opptil 4000 A |
| Kortslutningsmotstand | Opptil 50 kA (1 s korttidsmotstand) |
| Type kabinett | Fullt isolert metallkapslet skap; innendørs og utendørs konfigurasjoner |
| Isolasjonsmedium | Luftisolert (AIS) / Solid-isolert; SF₆-konfigurasjoner tilgjengelig |
| Overholdelse av standarder | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37-serien |
| Sertifiseringer | CE, ISO, CCC; Tredjeparts typetestet |
Tabell 8 — Lugao Power HV Switchgear Tekniske spesifikasjoner
Når kretsbryterkontakter skilles under belastning eller feilstrøm, opprettholder den elektriske energien en plasmabue mellom kontaktene. Temperaturene når 5 000–20 000 K, og fører full feilstrøm til den slukkes. Bryterens lysbueslukkende evne – hastighet for å avbryte ved en naturlig strøm null – bestemmer maksimal avbrytbar feilstrøm (brytekapasitet) og energigjennomgang.
Avbrytende medier, kontaktgeometri og betjeningsmekanisme definerer bryterens ytelse og vedlikeholdskrav.
| Medium | Spenningsområde | Breaking Performance | Miljøpåvirkning | Vedlikehold | Trend |
| Vakuum | LV – 52 kV | Glimrende | Ingen | Veldig lavt | Vokser |
| SF₆ gass | MV – HV | Glimrende | GWP 23 500 ⚠ | Lav (forseglet) | Regulert ↓ |
| Luft (ACB) | LV | God | Ingen | Moderat | Stabil |
| Olje (bulk) | MV (legacy) | God | Brannfare | Høy | Arv ↓ |
| CO₂-blanding | MV–HV (utvikler) | Fremvoksende | GWP ~1 | TBD | FoU-fasen |
Tabell 9 — Arc-Quenching Media Sammenligning på tvers av bryterutstyrskategorier
EUs F-gassforordning (EU 2024/573) faser ut SF₆ for nye MV-installasjoner fra 2030. Andre regioner vedtar lignende regler. Bransjens svar inkluderer:
⚠ INNkjøpsnotat
For prosjekter med 20–30 års levetid unngår spesifisering av SF₆-fri teknologi tidlige utskiftingskostnader. Lugao Powers vakuum- og solidisolerte MV-bryterutstyr gir kompatible, fremtidssikre alternativer. Engasjer Lugao-teknikk for optimale SF₆-frie løsninger.
| Parameter | Definisjon og betydning |
| Nominell spenning (Ur) | Høyeste systemspenning koblingsanlegget kan operere på kontinuerlig. Må overstige maksimal driftsspenning ved installasjon. |
| Vurdert kortslutningsbrytestrøm (isc) | Maksimal feilstrøm bryteren kan avbryte pålitelig. Må overstige potensiell systemfeilstrøm. |
| Vurdert korttidsmotstand (Icw) | Maksimal strømbryter kan bære i definert tid (1 s eller 3 s) uten strukturelle skader. |
| Nominell normal strøm (Ir) | Maksimal kontinuerlig laststrøm innenfor termiske grenser, med margin for lastvekst. |
| Isolasjonsnivåer (LIWV / SIWV) | Lightning Impulse Stand- og Switching Impuls Stand-spenninger. Må koordineres med overspenningsvern. |
| Internal Arc Classification (IAC) | IEC 62271-200 kategorier (A, B, AB) definerer sikker inneslutning av interne lysbuefeil. |
| Tap av tjenestekontinuitet (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B-kategorier definerer om tilstøtende brønner forblir strømførende under vedlikehold. |
Tabell 10 — Kritiske koblingsutstyr tekniske parametere
| Standard | Kropp | Omfang |
| IEC 62271-1 | IEC | Felles spesifikasjoner for HV-koblingsanlegg og kontrollutstyr — alle spenningsklasser. |
| IEC 62271-100 | IEC | AC effektbrytere — primær MV/HV CB standard. |
| IEC 62271-200 | IEC | AC metallkapslet bryterutstyr for 1 kV–52 kV — MV-enheter. |
| IEC 62271-203 | IEC | Gassisolert metallkapslet koblingsanlegg (GIS) for >52 kV — transmisjons-GIS. |
| IEC 61439-1 / -2 | IEC | LV-koblingsenheter — designverifisering og rutinetesting. |
| ANSI/IEEE C37-serien | IEEE | Dekker AC HV effektbrytere (C37.04/06/09), MV bryterutstyr (C37.20), testing. |
| GB/T 3906 | SAC | Kinesisk standard for 3,6–40,5 kV metallkapslet bryterutstyr. Tilsvarer IEC 62271-200. |
| IEC 60947-serien | IEC | LV-koblingsutstyr og kontrollutstyr — enhetsstandarder for brytere, frakoblere, kontaktorer. |
Tabell 11 — Viktige internasjonale standarder for koblingsutstyr
| Skritt | Aktivitet | Nøkkelspørsmål og leveranser |
| 1 | Systemanalyse | Gjennomføre/gjennomgå kortslutningsanalyse. Bestem maksimal potensiell feilstrøm på hvert sted. |
| 2 | Last og spenningsdefinisjon | Definer nominell normal strøm, systemspenning, spenningsregulering, OLTC-krav hvis aktuelt. |
| 3 | Teknologivalg | Velg spenningsklasse (LV/MV/HV), avbrytende medium (vakuum/SF₆/luft), kapslingstype (AIS/GIS/metallkapslet), innendørs/utendørs konfigurasjon. |
| 4 | Standarddefinisjon | Identifiser gjeldende standarder, spesifiser nødvendige sertifiseringer (IEC, ANSI, CE, CCC, DNV, etc.) i RFQ. |
| 5 | Beskyttelseskoordinering | Definer reléfunksjoner, tid-strøm-koordinering, kommunikasjonsprotokoll (IEC 61850, Modbus, DNP3), IAC/LSC-krav. |
| 6 | Site Betingelser | Definer temperatur, høyde, fuktighet, forurensning, seismisk sone, innendørs/utendørs installasjon. Bestem reduksjons- og kabinettspesifikasjoner. |
| 7 | forespørsel og evaluering | Utsted teknisk spesifikasjon. Evaluer bud: samsvar, typetester, levering, støtte, TCO. |
Tabell 12 — Syv-trinns koblingsutstyr spesifikasjon og anskaffelsesprosess
| Velg vakuum/solidisolert MV-koblingsutstyr når... | Velg SF₆ GIS når... |
| SF₆ forbudt eller regulert; fremtidssikker, lav miljørisiko; MV ≤ 40,5 kV; lite vedlikehold; innendørs preferanser | Området er sterkt begrenset; spenning >40,5 kV; svært forurenset utemiljø; utvidet vedlikeholdsintervall; hermetisk forseglet ytelse |
Tabell 13 — Teknologivalgveiledning: Vakuum/SI vs SF₆ GIS
💡 NØKKELINNSIKT
TCO-analyse: Over en 20-års levetid overstiger SF₆ MV-koblingsanleggets totale vedlikeholds- og levetidskostnader vakuum/solidisolerte alternativer med 15–25 % (inkludert SF₆-gjenvinning). Det anbefales sterkt å kvantifisere dette før forpliktelse.
Lugao Power Co., Ltd.er en ledende Kina-basert spesialistprodusent av elektriske brytere, krafttransformatorer og transformatorstasjoner av bokstype. Med et dedikert fokus på kraftdistribusjonsutstyr, har Lugao utviklet dyp ingeniørkompetanse over hele spenningsspekteret – fra lavspentdistribusjonsbryter til høyspentmetallkapslede skap – som betjener verktøy, EPC-entreprenører, industrielle operatører og prosjektutviklere for fornybar energi på tvers av globale markeder.
Fabrikkdirekte forsyning kombinert med sterk OEM-kapasitet, multi-standard overholdelse og et svært responsivt teknisk supportteam gjør Lugao til en foretrukket forsyningspartner for internasjonale prosjekter som krever kvalitet, samsvar og konkurransedyktige priser.

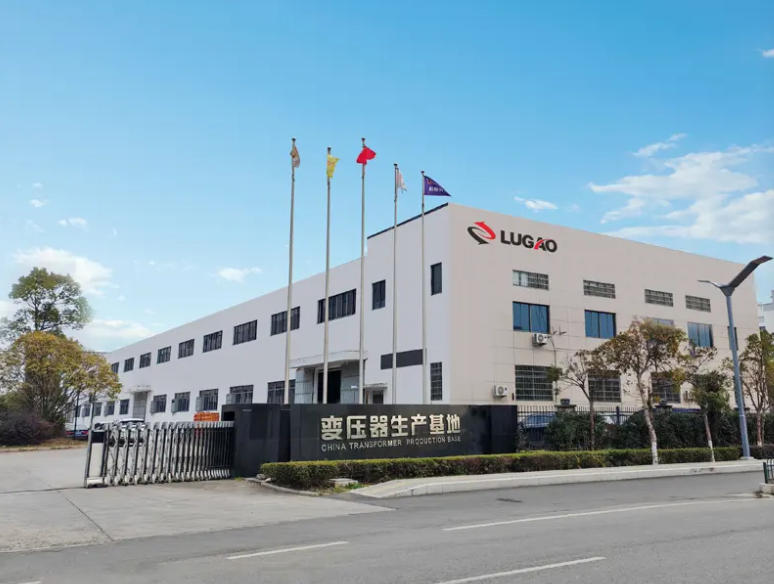

Figur 4 — Lugao Power Co., Ltd. Produksjonsanlegg
| Produkt | Spenning / strømområde | Standarder | Sertifiseringer |
| LV hovedfordelingstavle (MDB) | Opptil 1000 V / opptil 6300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Opptil 1000 V / opptil 4000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV metallomsluttet bryterutstyr | 3,6 kV – 40,5 kV / opptil 4000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Typetestet |
| Ring hovedenhet (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Typetestet |
| Fullt isolert metallkapslet skap | 12 kV – 40,5 kV / opptil 4000 A | IEC 62271-200 | CE, ISO, typetestet |
| HV koblingsutstyr | 3 600 V – 40 500 V / opptil 4 000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Typetestet |
| Tilpasset / OEM koblingsutstyr | Per kundespesifikasjon | IEC / ANSI / GB / BS (per prosjekt) | Per prosjektkrav |
Tabell 14 — Lugao Power Switchgear Produktportefølje
Lugao Powers produksjons- og ingeniørvirksomhet er sertifisert i henhold til ISO 9001, med et kvalitetsstyringssystem (QMS) som dekker alle faser av produktrealisering - fra inspeksjon av innkommende material gjennom produksjonsprosesskontroll, testing av ferdige produkter og støtte etter levering. QMS inkluderer kontrollerte prosedyrer for designgjennomgang, leverandørkvalifisering, kalibrert testutstyrsstyring, avviksbehandling og korrigerende tiltak.
Typetesting – utført på prototypeenheter ved akkrediterte tredjeparts høyspenttestlaboratorier – bekrefter at designet oppfyller alle spesifiserte ytelseskrav. Lugaos standard produktlinjer er typetestet i henhold til gjeldende IEC- og GB-standarder. Typetestrapporter fra anerkjente laboratorier (inkludert KEMA, TÜV Rheinland, SGS, CPRI og CEPRI) er tilgjengelige for gjennomgang som en del av prekvalifiseringsdokumentasjonspakken.
Typetester for MV-bryterutstyr (IEC 62271-200) inkluderer:
| Rutinetest | Standard / Akseptkriterier |
| Strømfrekvensmotstand | Påført spenning ved nominelt isolasjonsnivå i 1 minutt — ingen overslag eller forstyrrende utladning |
| Isolasjonsmotstand | Megger-test ved 2,5 kV eller 5 kV DC; resultat sammenlignet med baseline og minimum akseptterskel |
| Mekanisk driftstest | Betjeningsmekanismer for strømbryter og frakobler syklet; driftstider og reisemål målt |
| Forriglingsverifisering | Alle sikkerhetslåser (mekaniske og elektriske) verifisert for å forhindre feil koblingssekvenser |
| Funksjonstest av beskyttelsesrelé | Alle konfigurerte beskyttelsesfunksjoner testet mot reléinnstillinger; reisetider verifisert i henhold til spesifikasjonen |
| Kabling og kontrollkretskontroll | All kontroll og sekundær ledningskontinuitet, polaritet og isolasjon verifisert mot godkjente tegninger |
| Visuell og dimensjonell inspeksjon | Alle komponenter, merking, samleskinnemerker og koblinger verifisert mot godkjente produksjonstegninger |
Tabell 15 — Lugao Power Rutine Test Program for Switchgear
KVALITETSENGASJEMENT
Hver forsendelse av Lugao Power-koblingsutstyr er ledsaget av en komplett teknisk dokumentasjonspakke: rutinemessig testrapport med alle målte verdier og akseptkriterier, typetestsertifikatreferanser, materialsertifikater, kalibreringsposter for testutstyr, målinspeksjonsregistreringer og as-built tegninger. Tredjepartsinspeksjon og bevitnet FAT kan ordnes på forespørsel.
