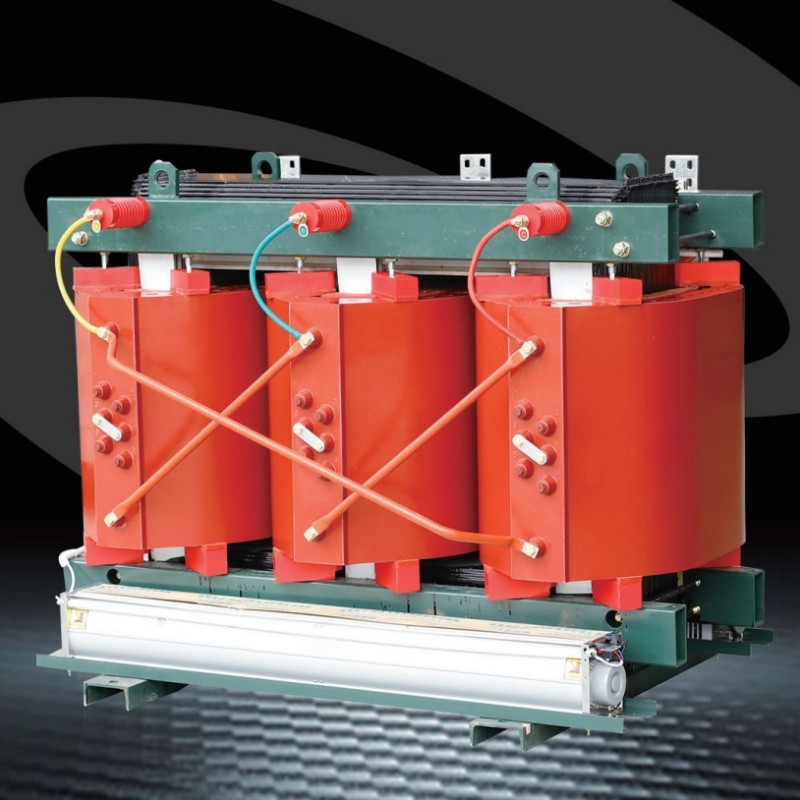

En omfattende guide til SC (B) 13--20-10KV støpt harpik Try-type transformatorer

I motsetning til tradisjonellOlje-nedsatte transformatorer, SC (B) 13--20-10kV støpt harpik Try-type transformator utnytter epoksyharpiksstøpingsteknologi for å omdefinere ytelsesstandarder, noe som gjør det til et uunnværlig valg for kritisk infrastruktur og urbane omgivelser.

En nærmere titt på modellen: SC (B) 13--20-10KV

Før du utforsker funksjonene, la oss avkode modellnavnet:

S: Representerer en trefaset transformator ("S" står for "trefase" på kinesisk).

C: Indikerer støpt harpiksisolasjon, nøkkelteknologien som sikrer brannsikkerhet og holdbarhet.

(B): Betegner en lavspent folie-sårspole, et designvalg som løser vanlige problemer i tradisjonelle tråd-vidde spoler.

13: Design serienummeret, som gjenspeiler avansert ingeniør iterasjoner for forbedret effektivitet.

: Den nominelle kapasiteten varierer fra 50 kVa til 3150 kVa.

20-10KV: Høyspenningssidespenningsnivået.

Hva er driftsbetingelsene for SC (B) 13--20-10KV støpt harpik Try-type transformatorer?

● Installasjonshøyde: Ikke over 1000 meter over havet;

● Strømforsyningsspenningsbølgeform: Ligner på en sinusbølge;

● Symmetri av multifase Strømforsyningsspenning: Strømforsyningsspenningen koblet til en flerfasetransformator skal være omtrent symmetrisk;

● Omgivelsestemperatur: Maksimal lufttemperatur +40 ° C; Maksimal daglig gjennomsnittstemperatur +30 ° C; Maksimal årlig gjennomsnittstemperatur +20 ° C; Minimum lufttemperatur -25 ° C (anvendelig for innendørs transformatorer).

Hva gjør støpt harpiks tørrtypetransformatorer spesielle?

● Kjerne

1. Kjernen er konstruert av kaldvalsede silisiumstålplater med høy magnetisk permeabilitet, utmerket kornorientering og 45 ° fullt skrå trinnede ledd. Kjernen bruker en spesiell kvadratisk rørplate -struktur, med kjerneben bundet med isolerende tape. Kjerneoverflaten er belagt med en spesiell harpiks for å forhindre fuktighet og rust, og reduserer effektivt tap uten belastning, ikke-belastningsstrøm og kjernestøy.

2. Safe, flammehemmende og forurensningsfri, kan det installeres direkte på lastesenteret.

3. Vedlikeholdsfri, enkel å installere og lave totale driftskostnader.

4. Høy fuktighetsresistens tillater normal drift med 100% fuktighet og kan settes tilbake i drift etter et strømbrudd uten forhåndstørking.

5. Lave tap, lav delvis utladning, lav støy og sterk varmeavledning er alle garantert. Utstyrt med et omfattende temperaturbeskyttelseskontrollsystem gir det pålitelig forsikring for sikker transformatordrift. Høy pålitelighet. Basert på operasjonelle studier av produkter som allerede er i drift, har produktets pålitelighetsindikatorer nådd internasjonale profesjonelle standarder.

● Foliespole

Lavspenningsviklingen benytter seg av et enkelt stykke kobberfolie, sammen med Isolering av klasse F, såret på en dedikert lavspent folie svingete maskin. Foliespoler adresserer effektivt de fremtredende problemene med høy kortslutningsspenning, ampere-sving-ubalanse, dårlig varmeavledning, svingete helixvinkelfeil og ustabil manuell sveisekvalitet assosiert med lavspent, høystrømstrålingsprodukter. Vårt firma bruker også harpikspotting og herding for å skape en fuktighets- og flekkbestandig finish.

● Temperaturkontrollenhet

Transformatoren bruker et BWDK -seriens signaltermometer. Temperatursensoren er innebygd i den øvre halvdelen av lavspenningsspolen, og oppdager og viser driftsmulighetsnivået til hver av de tre fasene automatisk. Den har også alarm og trippingfunksjoner for overtemperatur.

● Spenningskonvertering

Kontakten tillater spenningskonvertering mellom 10 kV og 20 kV i forskjellige posisjoner, og oppfyller kravene til henholdsvis 10 kV og 20 kV -systemer.

Hvem trenger denne transformatoren?

Sikkerhet er ikke omsettelig i kraftsystemer, spesielt i høyrisiko eller befolkede områder. SC (B) 13--20-10KV-transformatoren er bygget for å utmerke seg i denne forbindelse, med funksjoner som adresserer brannfare, fuktighet og driftsstabilitet. Brannbestandig, forurensningsfri drift Epoksyharpiks, transformatorens isolasjonsmateriale, er iboende flammehemmende. Den frigjør ikke giftige gasser når de blir utsatt for høye temperaturer og tåler kortvarig overoppheting uten å ta fyr. Dette gjør transformatoren ideell for brannfølsomme steder som:

● Underjordiske rom: T -bane, gruver og tunneler.

● Offentlige bygninger: Skoler, sykehus og kommersielle sentre.

● Kritiske fasiliteter: Kraftverk, oljefelt og høyhus.

I motsetning tilOlje-nedsatte transformatorer, er det ingen risiko for forurensning av jord eller vann fra lekkasjer - tilpasser seg moderne miljøstandarder.

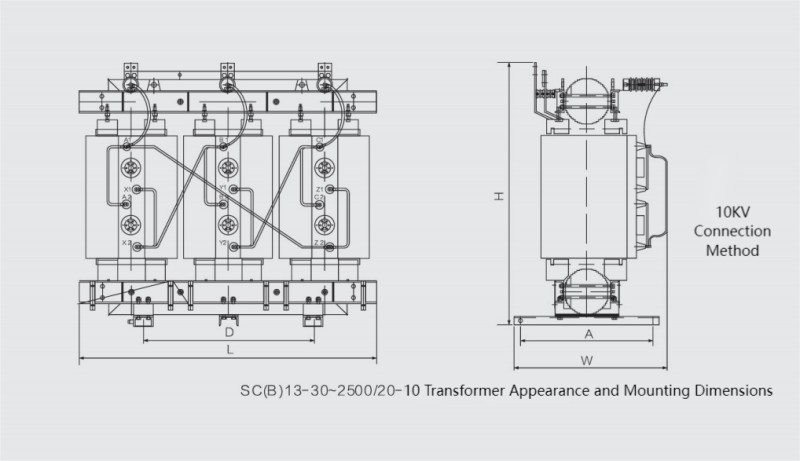

Tekniske spesifikasjoner: tallene bak ytelsen

For å forstå transformatorens allsidighet, la oss se på de viktigste tekniske parametrene:
